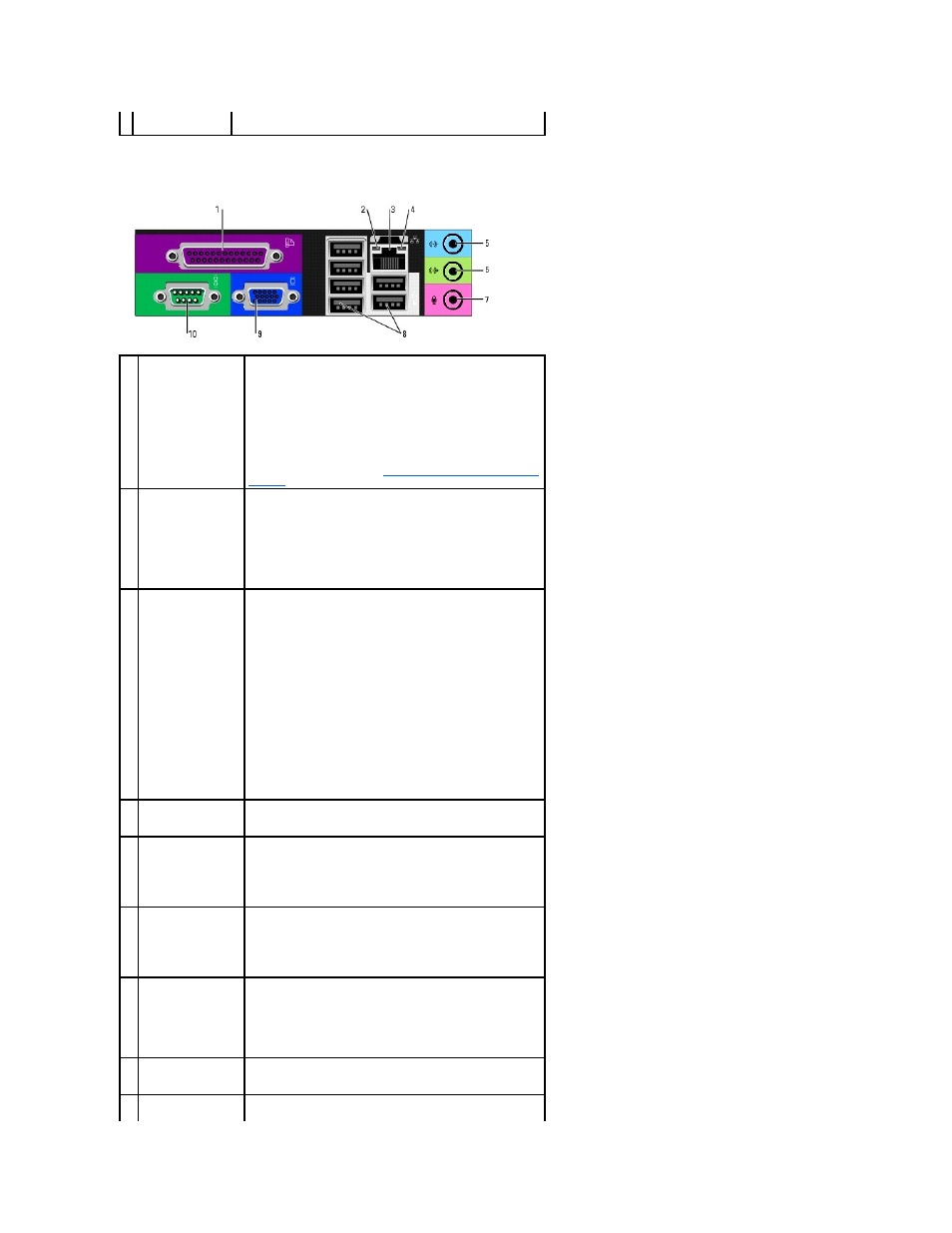

Разъемы на задней панели
6 гнезда для плат
Доступные разъемы для любых установленных плат
PCI и PCI
Express.
1
разъем
параллельного
порта
К разъему параллельного порта подключается параллельное
устройство
, например принтер. USB-принтер следует
подключать к разъему
USB.
ПРИМЕЧАНИЕ
.
Встроенный разъем параллельного порта
автоматически отключается
, если компьютер обнаруживает
установленную плату
, имеющую разъем параллельного
порта
, настроенный на тот же адрес. Дополнительную
информацию см
. в разделе «
Параметры программы настройки
системы
»
.
2
cветодиод
поддержания связи
l
Горит зеленым светом —
Между сетью 10Мбит/с и
компьютером установлено соединение
.
l
Горит оранжевым светом —
Между сетью 100 Мбит/с и
компьютером установлено соединение
.
l
Горит желтым светом —
Между сетью 1 Гбит/с (1000
Мбит
/с) и компьютером установлено соединение.
l
Не горит —
Физическое соединение с сетью
отсутствует
.
3
разъем сетевого
адаптера
Чтобы подключить компьютер к сети или широкополосному
модему
, подсоедините один конец кабеля к сетевому разъему
или сетевому устройству
. Другой конец сетевого кабеля
подключите к разъему сетевого адаптера
, расположенному
на задней панели компьютера
. Щелчок указывает, что кабель
надежно подсоединен
.
ПРИМЕЧАНИЕ
.
Не включайте телефонный кабель в сетевой
разъем
.
На компьютерах с сетевой платой используйте разъем на
этой плате
.
Для сети рекомендуется применять проводку и разъемы
Категории
5. Если используется проводка Категории 3, для
обеспечения надежной работы установите скорость сети
10
Мбит
/с.
4
индикатор работы
сети
Этот индикатор мигает зеленым светом при передаче или
получении данных по сети
. При большом объеме сетевого
трафика этот индикатор горит постоянно
.
5
разъем линейного
входа
Голубой разъем линейного входа служит для подключения
звукозаписывающих и проигрывающих устройств
, например
кассетного или
CD-плейера, видеомагнитофона.
На компьютерах со звуковой платой используется разъем этой
платы
.
6
разъем линейного
выхода
Зеленый разъем линейного выхода служит для подключения
наушников и большинства динамиков со встроенными
усилителями
.
На компьютерах со звуковой платой используется разъем этой
платы
.
7
разъем микрофона
Разъем микрофона розового цвета используется для
подключения микрофона для записи голоса и музыки в
звуковой программе или для их передачи по телефонному
каналу
.
На компьютерах со звуковой платой используется разъем
микрофона этой платы
.
8
разъемы
USB 2.0 (6)
Для устройств
, которые обычно подключены к компьютеру,
например принтер или клавиатура
, используйте USB-разъемы
на задней панели
.
9
видеоразъем
Голубой разъем служит для подключения
VGA-совместимого
монитора
.
