Страница 108

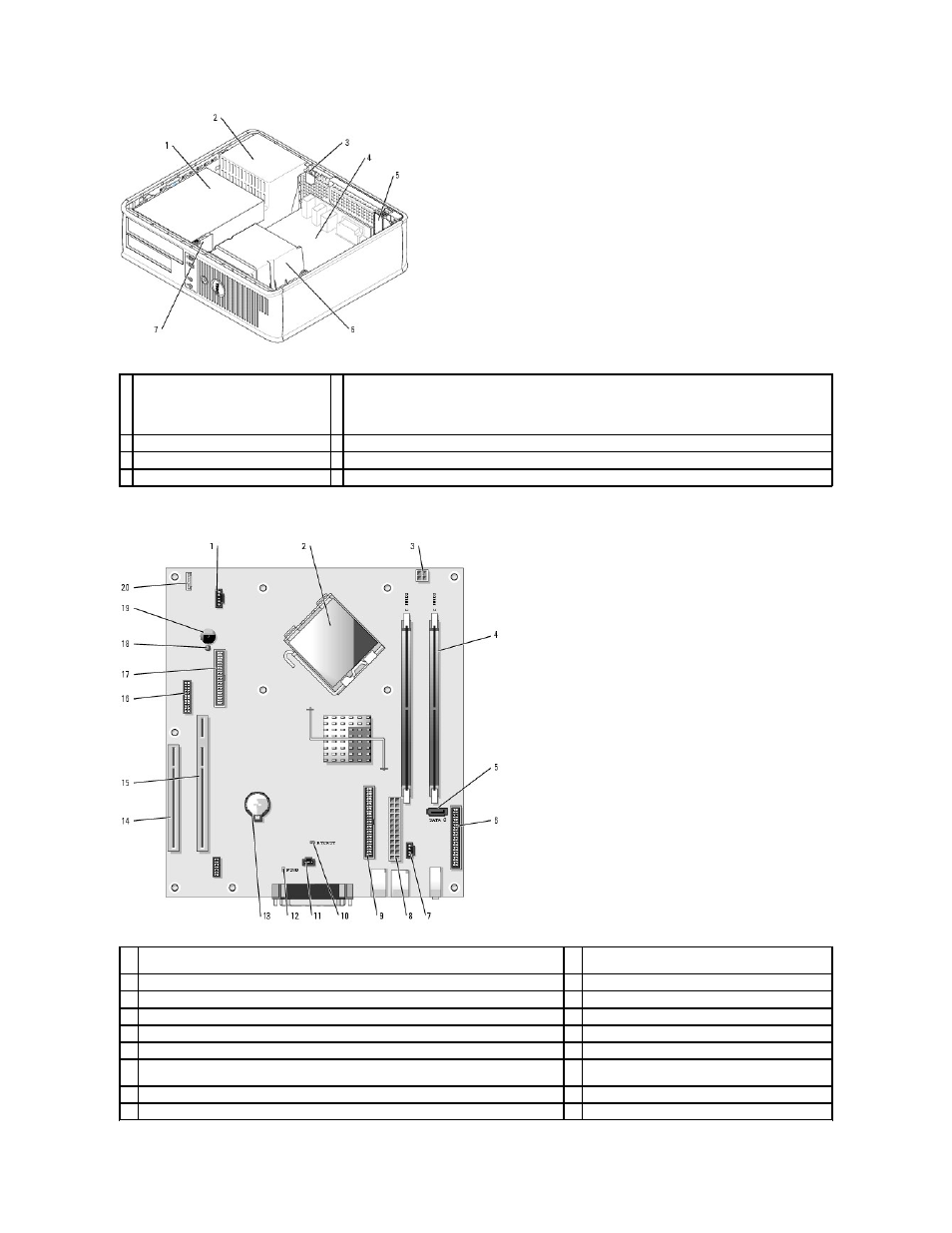

Элементы системной платы
1 отсек дисководов (дисковод компакт-
дисков
/DVD-дисков, дисковод гибких
дисков и жесткий диск
)
5 два слота для низкопрофильных плат PCI
Кроме того
, можно установить удлинитель для системной шины PCI, благодаря которой один слот для
низкопрофильных плат
PCI превращается в два слота для полноразмерных плат. Всего доступно три
слота для плат
: одни для низкопрофильных плат и два слота для полноразмерных плат.
2 блок питания
6 блок радиатора
3 датчик проникновения в корпус
7 передняя панель ввода/вывода
4 cистемная плата
1
разъем вентилятора
(FAN)
11 разъем переключателя защиты корпуса от
вскрытия
(INTRUDER)
2
разъем процессора
(ЦПУ)
12 перемычка пароля (PSWD)
3
разъем питания
(12VPOWER)
13 гнездо аккумулятора (BATT)
4
разъемы модулей памяти
(DIMM_1, DIMM_2)
14 разъем PCI (SLOT3)
5
разъем последовательно подключаемого накопителя
ATA (SATA0)
15 разъем надстроечной платы PCI (SLOT2)
6
разъем передней панели
(FNT_PANEL)
16 разъем последовательного порта (SER2)
7
разъем аналогового аудиокабеля дисковода компакт
-дисков для необязательного
аналогового аудиокабеля
(CD_IN)
17 разъем дисковода гибких дисков (DSKT)
8
разъем питания
(POWER)
18 индикатор резервного питания (AUX_PWR)
9
разъем дисковода компакт
-дисков/DVD-дисков (IDE)
19 динамик на системной плате (BEEP)
