Инструкция по эксплуатации Yamaha R1 YZF-R1 (2004)
Страница 99
6-45
1
2
3
4
5
6
7
8
9
ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ

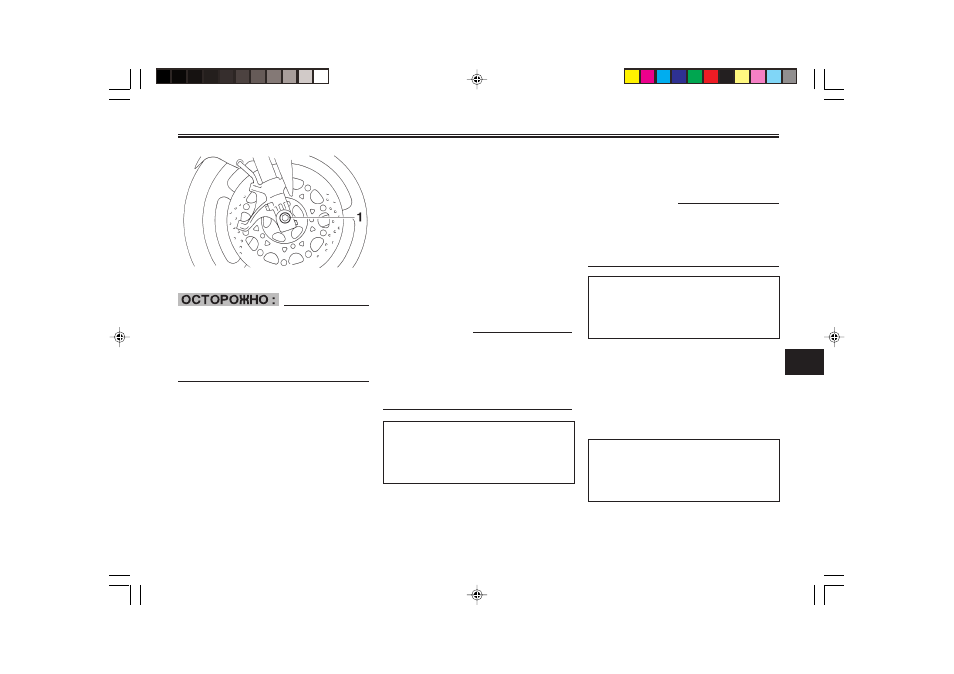

1. Ось колеса
EСА11050
Не пользуйтесь тормозом после
того, как сняли тормозные скобы,
в противном случае это приведет
к заклиниванию тормозных педа-
лей.
EAU33931
Для установки переднего коле-
са
1. Поднять колесо между стой-
ками вилки.
2. Вставить ось колеса.
3. Опустить переднее колесо
так, чтобы оно оказалось на
земле.
4. Установить тормозной суп-
порт, для чего вставить бол-
ты и затянуть их с указанным
моментом.
ПРИМЕЧАНИЕ:
Перед установкой тормозного
суппорта на тормозные диски убе-
диться в наличии достаточного
расстояния между тормозными
накладками.
Момент затяжки:
Болт тормозного суппорта:
35 Нм (3,5 мкгс, 25 футов на
фунт силы)
5. Установить кронштейны тор-
мозных шлангов, закрепить
болтами и гайками.
6. Зафиксировать ось колеса
осевым болтом, затянуть
болт с указанным моментом.
ПРИМЕЧАНИЕ:
При затяжке осевого болта ось
колеса придерживать шестигран-
ным ключом на 19 мм, не допус-
кая проворачивания оси.
Момент затяжки:
Осевой болт:
91 Нм (9,1 мкгс, 66 футов на
фунт силы)
7. Затянуть стяжной болт оси
колеса В, затем – стяжной
болт А с указанным момен-
том.
8. Перетянуть стяжной болт В
с указанным моментом.
Момент затяжки:
Стяжной болт оси колеса:
21 Нм (2,1 мкгс, 15 футов на
фунт силы)
