ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ
2. Поднять переднее колесо с
поверхности, используя стой-
ку мотоцикла.
Обслуживание заднего колеса
Поднять заднее колесо с поверх-
ности, используя стойку мотоцик-
ла, или, если такой дополнитель-
ной стойки на мотоцикле нет, по-
ставить домкрат или с каждой
стороны рамы или перед задним
колесом, или под каждой сторо-
ной консоли.
EAU24360
Переднее колесо
EAU33920
Для снятия переднего колеса:
EWA10820
8
8
8
8
8
Рекомендуется поручить тех-
ническое обслуживание ко-
леса дилеру фирмы “Ямаха”.
8
8
8
8
8
Обеспечьте надежную опору
мотоциклу, чтобы исключить
возможность его падения.
1. Ослабить осевой болт, стяж-
ные болты оси колеса, затем
болты тормозного суппорта.

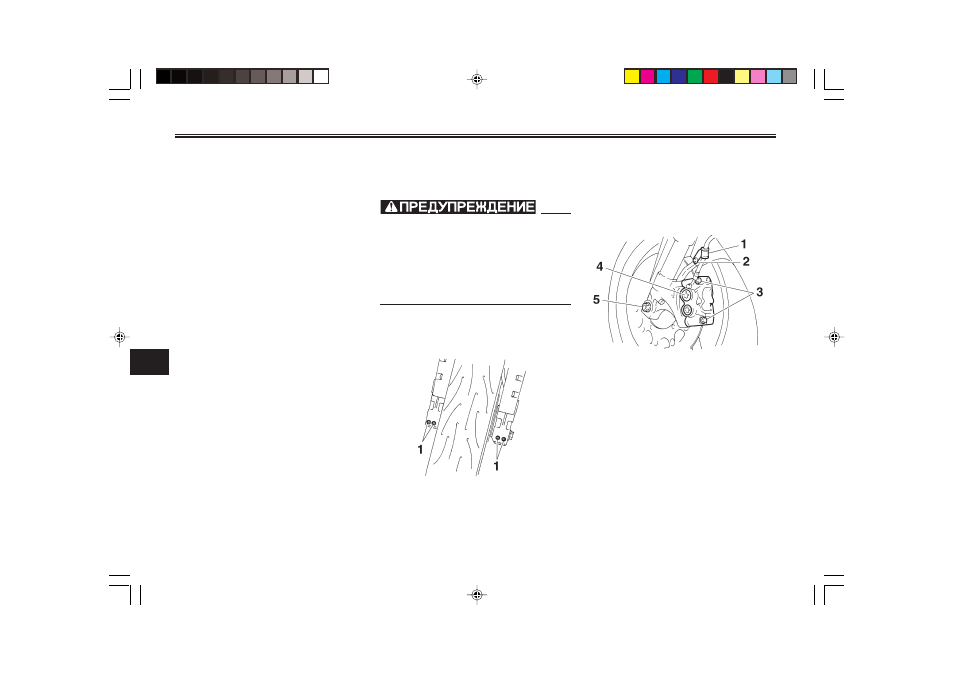

1. Стяжной болт оси переднего колеса
2. Приподнять переднее колесо
над землей, как описано на
стр. 6-43.
3. Снять кронштейн тормозного
шланга с каждой стороны,
для чего снять болт и гайку.
4. Снять тормозной суппорт с
каждой стороны, для чего
снять болты.
1. Кронштейн тормозного шланга
2. Болт и гайка
3. Болт
4. Тормозной суппорт
5. Осевой болт
5. Снять осевой болт, вытолк-
нуть переднее колесо с левой
стороны, затем снять колесо.
