ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ

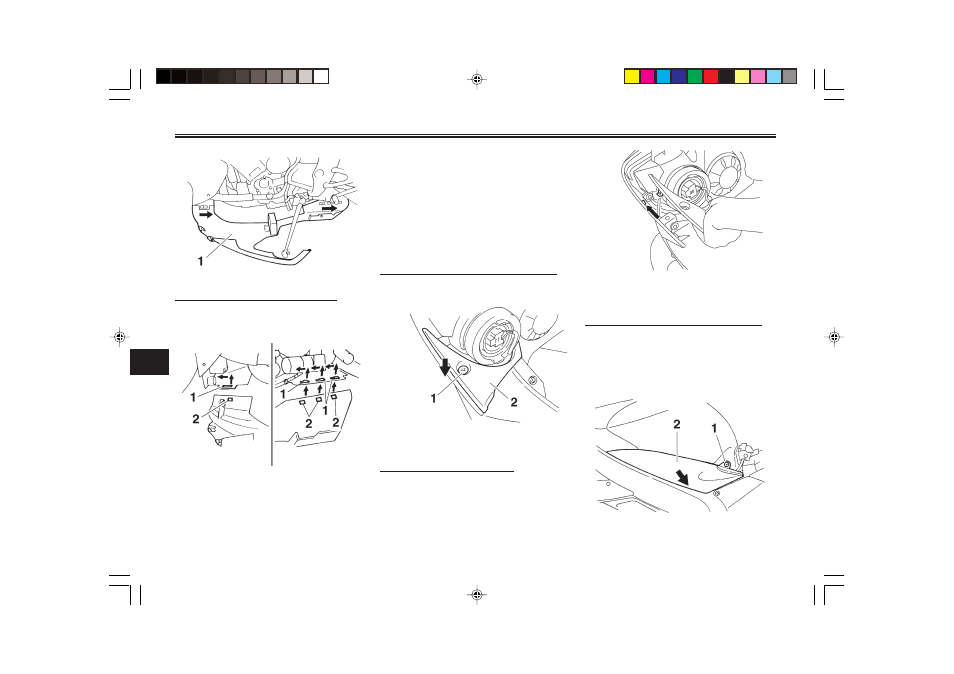

1. обтекатель А
Для установки обтекателя:
1. Вставить фиксаторы в проре-
зи, затем вставить обтека-
тель, толкая его вперед.
1. прорезь
2. фиксатор
EAU19292
Панели А и С
Для снятия одной из панелей:
Снять винт, затем выдернуть па-
нель как показано на рисунке.
1. винт
2. панель А
Для установки панели:
Установить панель в первона-
чальное положение, затем уста-
новить винт
2. Установить обтекатель в пер-
воначальное положение, ус-
тановить и затянуть винты
быстросъемного крепления,
затем установить болт.
EAU33990
Панели В и D
Для снятия одной из панелей:
1. Снять сиденье водителя (см.
стр. 3-21).
2. Снять винт, затем - снять па-
нель, как показано на рисун-
ке.
1. винт
2. панель В
