ФУНКЦИИ ПРИБОРОВ И ОРГАНОВ УПРАВЛЕНИЯ
Демпфирующее усилие сжатия

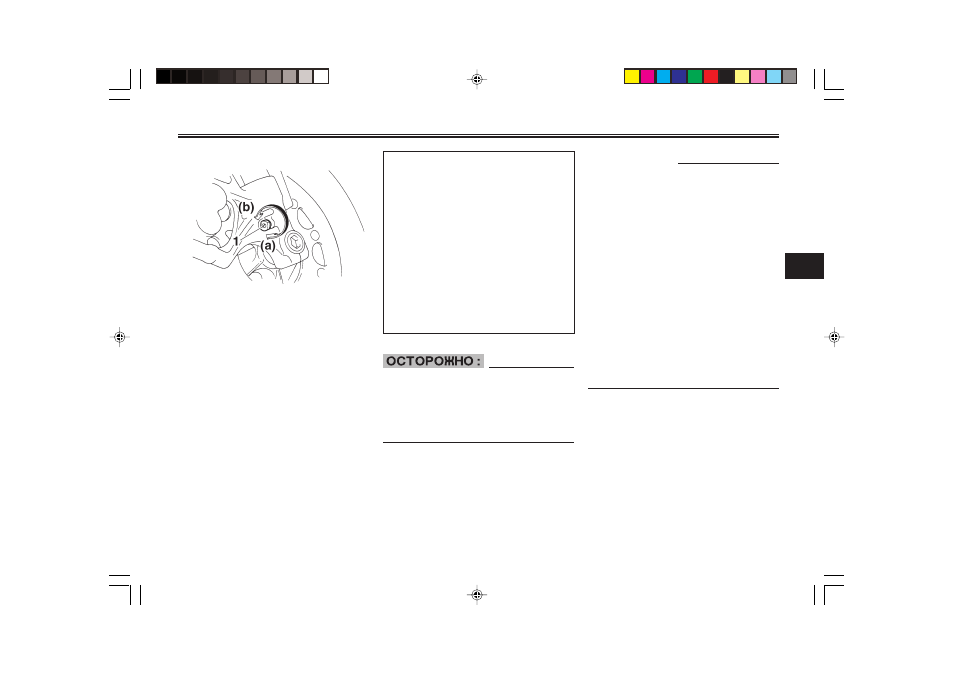

1. Регулировочный винт демпфирующе-
го усилия сжатия
Для увеличения демпфирующего
усилия сжатия и, соответствен-
но – жесткости гашения сжатия,
повернуть винт на каждой стой-
ке вилки в направлении (а). Для
уменьшения демпфирующего уси-
лия отбоя и, соответственно –
жесткости гашения сжатия, по-
вернуть винт на каждой стойке
вилки в направлении (b).
Регулировки демпфирующего
усилия сжатия:
Минимальная (мягкая)
25 щелчков в направлении
(b)*
Стандартная
10 щелчков в направлении
(b)*
Максимальная (жесткая)
1 щелчок в направлении (b)*
*При регулировочном винте,
повернутом в направлении
(а) до упора
ECA10100
При регулировке не старайтесь
поворачивать регулировочный
механизм, выходя за пределы
максимальных или минимальных
установочных значений.
ПРИМЕЧАНИЕ:
Хотя суммарное количество
щелчков механизма регулировки
демпфирующего усилия может не
совсем совпадать с вышеприве-
денными спецификациями в силу
небольших производственных из-
менений, реальное количество
щелчков всегда представляет
полный диапазон регулировки.
Для достижения точной регули-
ровки рекомендуется проверять
число щелчков на регулировоч-
ном механизме для каждого
демпфирующего усилия и, при не-
обходимости – изменить специ-
фикации.
