ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ
EAU22270
Регулировка выключателя
стоп-сигнала заднего тор-
моза

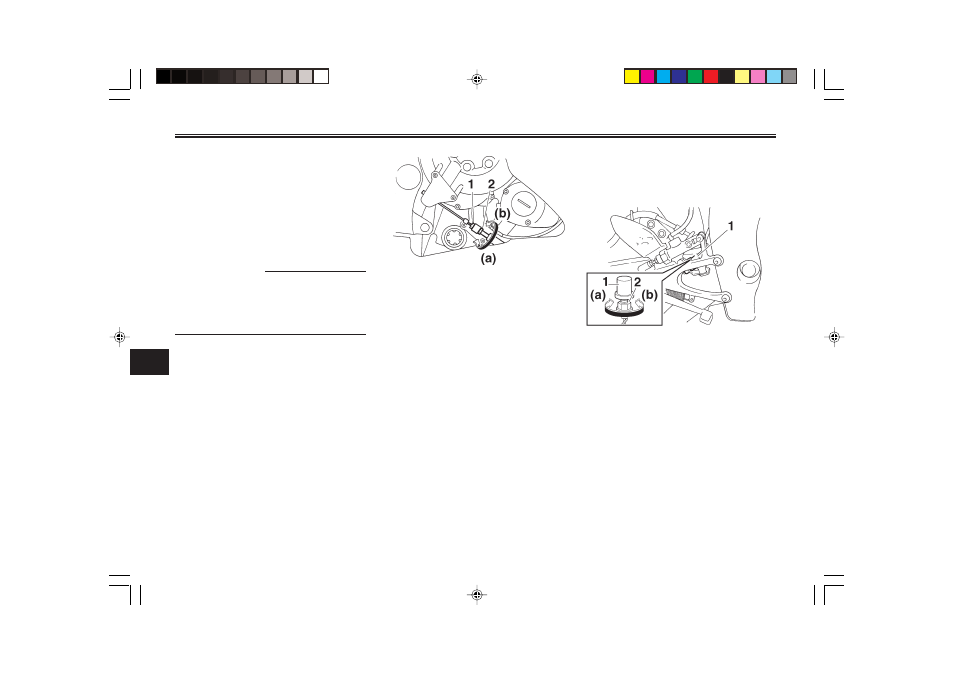

1. Выключатель стоп-сигнала заднего
тормоза
2. Регулировочная гайка выключателя
стоп-сигнала заднего тормоза
Выключатель стоп-сигнала зад-
него тормоза, который приводит-
ся в действие педалью тормоза,
считается отрегулированным
правильно, если стоп-сигнал за-
горается перед самым началом
тормозного действия. Если необ-
ходимо, то отрегулируйте выклю-
чатель стоп-сигнала следующим
образом.
Для увеличения свободного хода
рычага сцепления необходимо
повернуть регулировочный болт
в направлении (а). Для уменьше-
ния свободного хода рычага сце-
пления необходимо повернуть
регулировочный болт в направле-
нии (b).
ПРИМЕЧАНИЕ:
При невозможности отрегулиро-
вать свободный ход на указанную
величину применяется следую-
щий порядок действий:
1. Повернуть регулировочный
болт в направлении (a) до
конца, ослабив тем самым
трос привода сцепления.
2. Ослабить контргайку на кар-
тере.
3. Для увеличения свободного
хода рычага сцепления необ-
ходимо повернуть регулиро-
вочную гайку в направлении
(а). Для уменьшения свобод-
ного хода рычага сцепления
необходимо повернуть регу-
лировочную гайку в направле-
нии (b).
1. Контргайка
2. Гайка регулировки свободного хода
рычага сцепления (картер)
4. Затянуть контргайку.
