ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ
1. Паз
2. Фиксатор
ПРИМЕЧАНИЕ:
Убедиться, что фиксаторы попа-
ли в пазы.
9. Установить быстросъемное
крепление.
ПРИМЕЧАНИЕ
Для установки быстросъемного
крепления, втолкнуть штифт на-
зад так, чтобы он выступал из
головки крепления, затем вста-
вить крепление и утопить штифт
так, чтобы он находился запод-
лицо с головкой крепления.
EAU33900

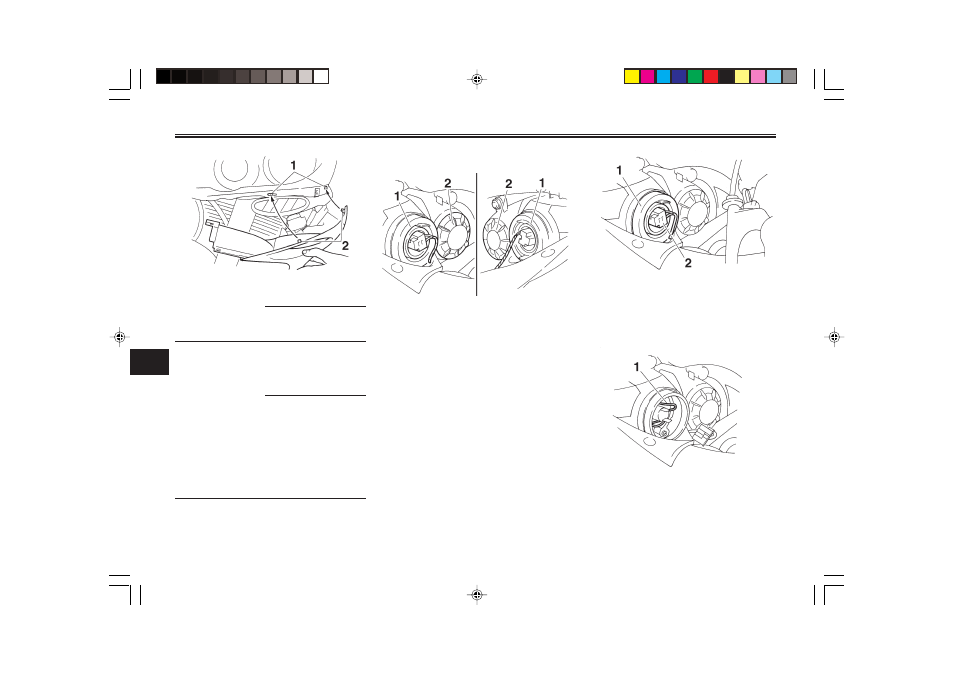

Замена лампы фары
1. Лампа дальнего света фары
2. Лампа ближнего света фары
На данной модели установлены
фары с кварцевыми лампами.
Если лампа перегорает, произве-
сти замену необходимо следую-
щим образом:
Для замены лампы дальнего све-
та:
1. Отсоединить контакт фары,
затем снять крышку лампы.
1. Крышка лампы фары
2. Контакт фары
2. Разблокировать прижим лам-
пы фары, затем снять нерабо-
тающую лампу.
1. прижим лампы фары
