ФУНКЦИИ ПРИБОРОВ И ОРГАНОВ УПРАВЛЕНИЯ
EWA11040
Не осуществлять движение со
шлемом, закрепленным на крон-
штейне, во избежание ударов
шлема о предметы, что может
привести к потере управления и
аварии.
Для снятия шлема с кронштейна:
Снять пассажирское сиденье,
снять шлем с кронштейна, затем
установить пассажирское сиде-
нье.
EAU14741
Регулировка вилки перед-
ней оси.
На данной модели вилка перед-
ней оси оборудована регулиро-
вочными болтами предваритель-
ного натяга пружины, регулиро-
вочными винтами демпфирующе-
го усилия отбоя и регулировоч-
ными винтами демпфирующего
усилия сжатия.
EWA10180
Регулировка стоек вилки долж-
на всегда производиться равно-
мерно, в противном случае воз-
можно снижение управляемости
и потеря устойчивости.

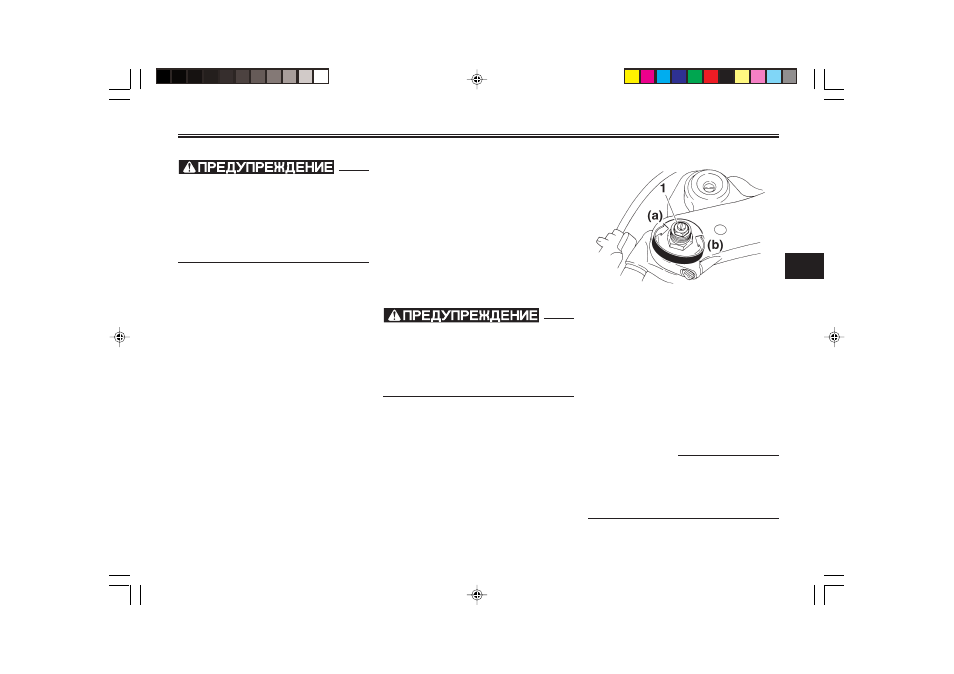

Предварительный натяг пружины.
1. Регулировочный болт предваритель-
ного натяга пружины
Для увеличения натяга пружины
и, соответственно – жесткости
подвески, повернуть болт на ка-
ждой стойке вилки в направле-
нии (а). Для уменьшения натяга
пружины и, соответственно – же-
сткости подвески, повернуть
болт на каждой стойке вилки в
направлении (b).
ПРИМЕЧАНИЕ:
Совместить соответствующую
канавку регулировочного меха-
низма с торцом болта крышки
вилки передней оси.
