ФУНКЦИИ ПРИБОРОВ И ОРГАНОВ УПРАВЛЕНИЯ

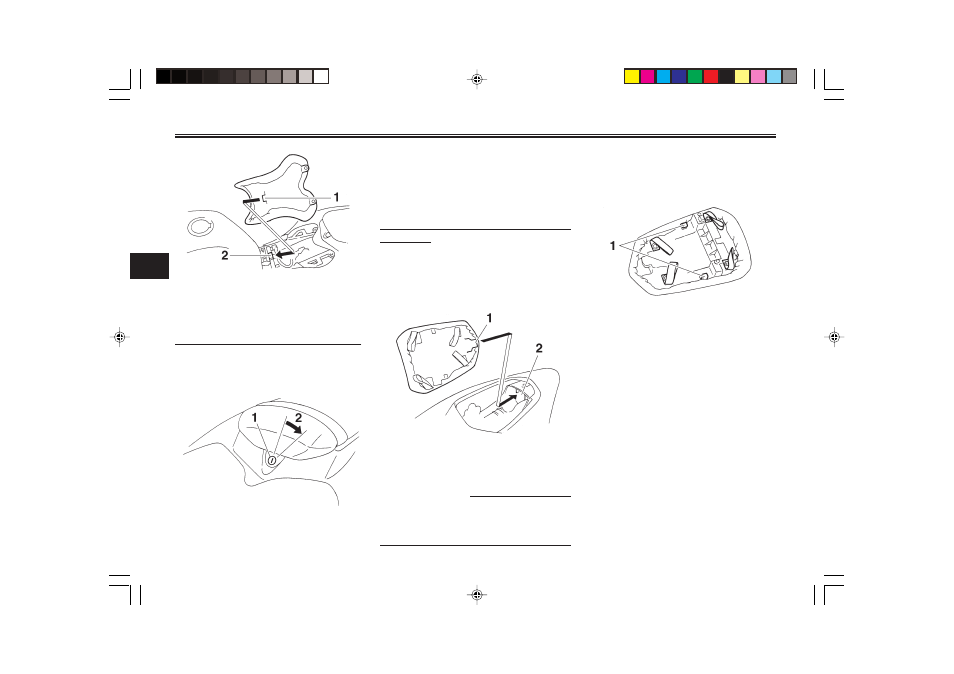

1-Фиксатор
2-Кронштейн крепления сиденья
Сиденье пассажира
Для снятия сиденья пассажира:
1. Вставить ключ в замок сиде-
нья и повернуть по часовой
стрелке.
1. Замок пассажирского сиденья
2. Положение открывания
2. Удерживая ключ в данном по-
ложении, приподнять перед-
нюю часть сиденья и вытя-
нуть сиденье вперед.
Для установки пассажирского
сиденья:
1. Вставить фиксатор задней
части сиденья в кронштейн
крепления, как показано, за-
тем прижать сиденье спере-
ди для фиксации.
1. Фиксатор
2. Кронштейн крепления сиденья
2. Вынуть ключ.
ПРИМЕЧАНИЕ:
Перед началом движения убе-
диться в надежности крепления
сидений.
EAU33870
Кронштейны крепления
шлема
1. Кронштейн крепления шлема
Кронштейны крепления шлема
расположены в нижней части пас-
сажирского сиденья.
Для крепления шлема на крон-
штейне:
1. Снять пассажирское сиденье
(см. стр. 3-21)
2. Прикрепить шлем к кронштей-
ну, после чего надежно закре-
пить пассажирское сиденье.
