Инструкция по эксплуатации Yamaha R1 YZF-R1 (2004)
Страница 71
6-17
1
2
3
4
5
6
7
8
9
ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ

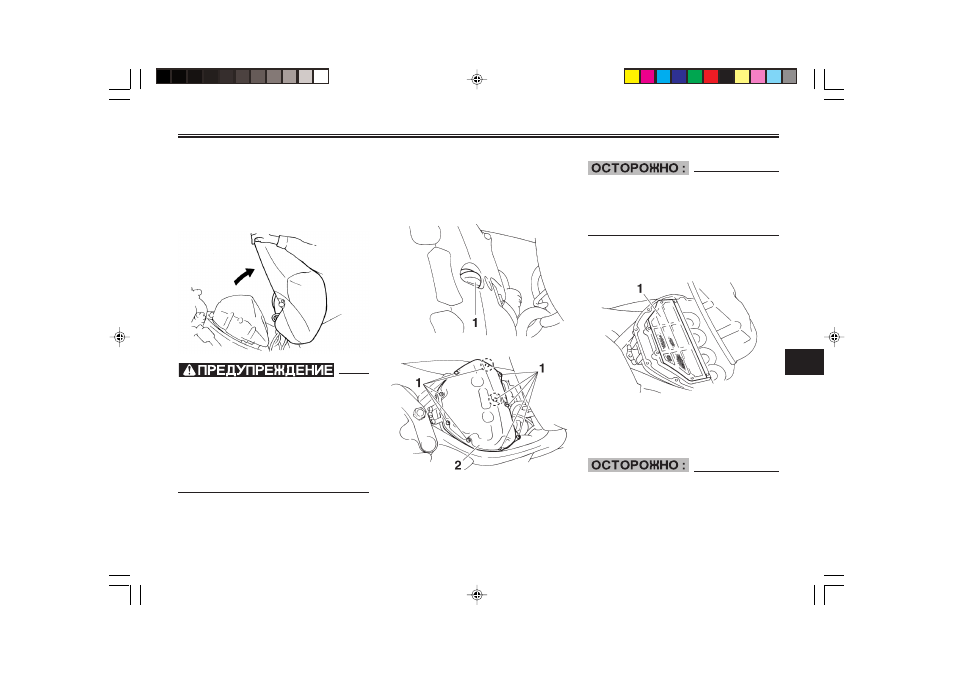

4. Поднять переднюю часть то-
пливного бака, опрокинуть ее
назад и снять с корпуса воз-
душного фильтра (не отсо-
единяя топливных патруб-
ков!).
EWA10410
8
8
8
8
8
Проверить надежность опоры
топливного бака.
8
8
8
8
8
Не допускать значительного
опрокидывания и извлечения
топливного бака во избежа-
ние ослабления топливных
патрубков, что может привес-
ти к появлению течи.
5. Снять резиновую крышку, за-
тем снять крышку корпуса
воздушного фильтра, для
чего отвернуть винты креп-
ления.
1. Резиновая крышка
1. Винт
2. Крышка корпуса воздушного фильтра
ЕСА12880
При снятии крышки корпуса
фильтра не допускать падения
посторонних предметов в возду-
хозаборный коллектор.
6. Снять фильтрующий элемент
воздушного фильтра.
1. Фильтрующий элемент
7. Установить новый фильтрую-
щий элемент в корпус воздуш-
ного фильтра.
EСA10480
8
8
8
8
8
Убедитесь в том, что фильт-
рующий элемент воздушного
фильтра правильно установ-
лен в корпусе.
