ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ

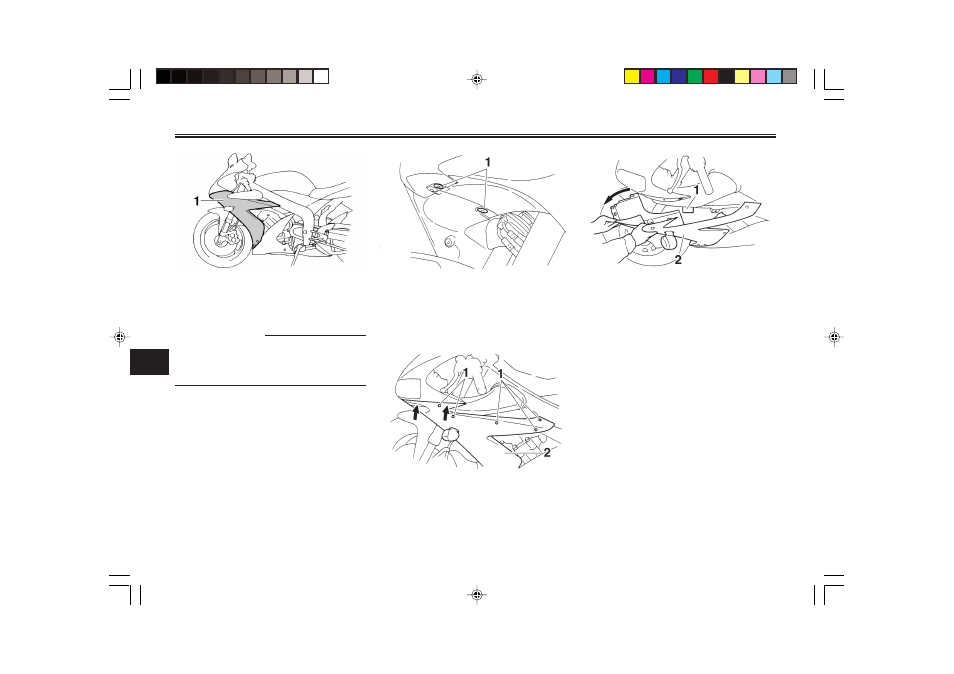

1. Обтекатель
Сгоревшие предохранители меня-
ются следующим образом:
ПРИМЕЧАНИЕ:
Операции 2-4 и 8-9 используются
только для предохранителей в
блоке предохранителей.
1. Повернуть ключ в положение
“OFF” и отключить соответ-
ствующую электрическую
цепь.
2. Снять быстросъемное креп-
ление, для чего нажать в
центр крепления отверткой и
вынуть фиксатор.
1. Быстросъемное крепление
3. Ослабить и снять болты бы-
стросъемного крепления, за-
тем протолкнуть вперед ука-
занные участки обтекателя.
1. винт быстросъемного крепления
2. обтекатель
4. Снять обтекатель с мото-
цикла, как показано на рисун-
ке.
1. Блок предохранителей
2. Обтекатель
5. Снять сгоревший предохрани-
тель, затем установить но-
вый предохранитель с соот-
ветствующим номинальным
значением тока.
