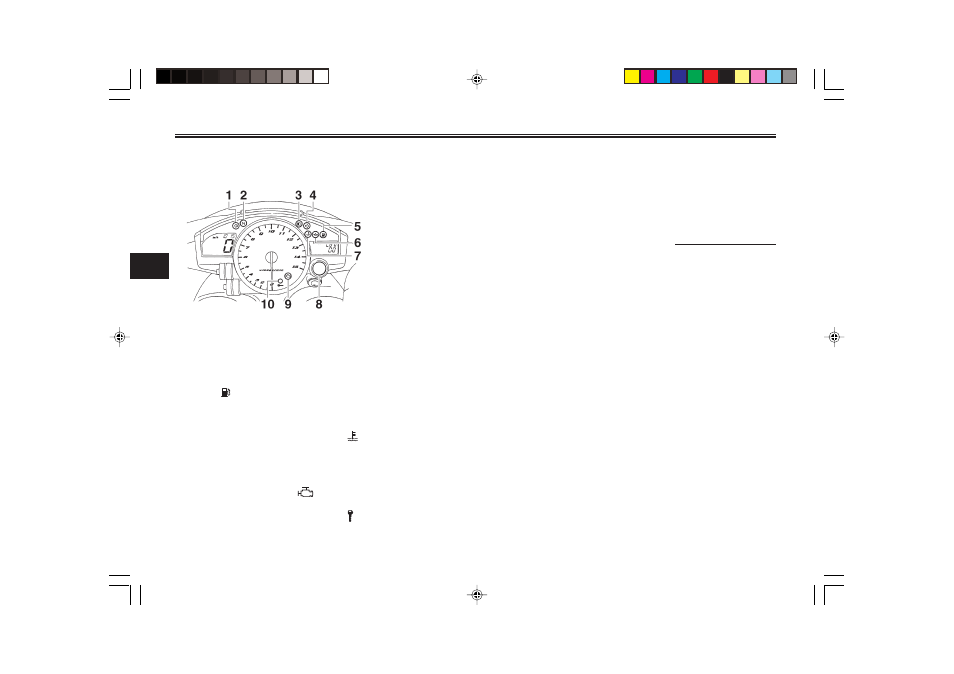

ФУНКЦИИ ПРИБОРОВ И ОРГАНОВ УПРАВЛЕНИЯ
EAU11001
Индикаторы и предупреж-
дающие световые сигналы
1. Индикаторы правого и левого пово-
рота “4“ и “6“
2. Индикаторный сигнал нейтрали “N”
3. Индикатор дальнего света фары “&“
4. Индикаторы правого и левого пово-
рота “4“ и “6“
5. Световой сигнал низкого уровня то-
плива “
“
6. Предупредительная лампа уровня
масла “7“
7. Сигнальная лампа указателя темпе-
ратуры охлаждающей жидкости “
“
8. Световой индикатор времени пере-
ключения передач
9. Предупредительный сигнал о неис-
правности двигателя “
”
10.Сигнальная лампа указателя темпе-
ратуры охлаждающей жидкости “ “
EAU11030
Индикаторы правого и левого по-
ворота “4
4
4
4
4
“ и “6
6
6
6
6
“
Когда переключатель сигнала
поворота нажимается влево или
вправо, загорается соответст-
вующий индикатор.
EAU11060
Индикаторный сигнал нейтрали
“N”
Этот индикатор загорается в том
случае, когда трансмиссия нахо-
дится в нейтрали.
EAU11080
Индикатор дальнего света фары
“&
&
&
&
&
“
Этот индикатор загорается в том
случае, когда включена фара
дальнего света.
EAU11250
Предупредительная лампа уров-
ня масла “7
7
7
7
7
“
Эта лампа аварийной сигнализа-
ции загорается в том случае, ко-
гда падает уровень масла в дви-
гателе.
Электрические цепи предупреди-
тельной лампы можно проверить,
повернув ключ в положение “ON”
(ВКЛЮЧЕНО).
Если предупредительная лампа
не загорается в течение несколь-
ких секунд, тогда можете выклю-
чить и поручить дилеру фирмы
“Ямаха” проверить электриче-
скую цепь.
ПРИМЕЧАНИЕ :
8
Даже если уровень масла
достаточен, предупредитель-
ная лампа может гореть при
движении по склону или во
время неожиданного ускоре-
ния или замедления, но это
не является неисправностью.
8
Эта модель оборудована са-
модиагностирующимся уст-
ройством для цепи детекти-
рования уровня масла. Если
цепь детектирования уровня
масла неисправна, то будет
повторяться следующий
цикл до тех пор, пока неис-
правность не будет устране-
на: предупредительная лампа
уровня масла будет гореть
десять раз, затем выключит-
