ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ
2. Приподнять заднее колесо
над землей в соответствие с
описанием на стр. 6-43.
3. Снять осевую гайку.
4. Ослабить контргайки с каж-
дой стороны поворотного ры-
чага.
5. Повернуть болт регулировки
натяжения цепи до конца в
направлении (а) и толкнуть
колесо вперед.
6. Снять цепь привода с задней
звездочки.
ПРИМЕЧАНИЕ:
8
Если цепь снять затрудни-
тельно, необходимо снять
сначала ось колеса, затем
поднять колесо на высоту,
достаточную для снятия
цепи с задней звездочки.
8
Приводная цепь не разбира-
ется.
7. Придерживая кронштейн тор-
мозного суппорта, вытолк-
нуть колесо и снять его.

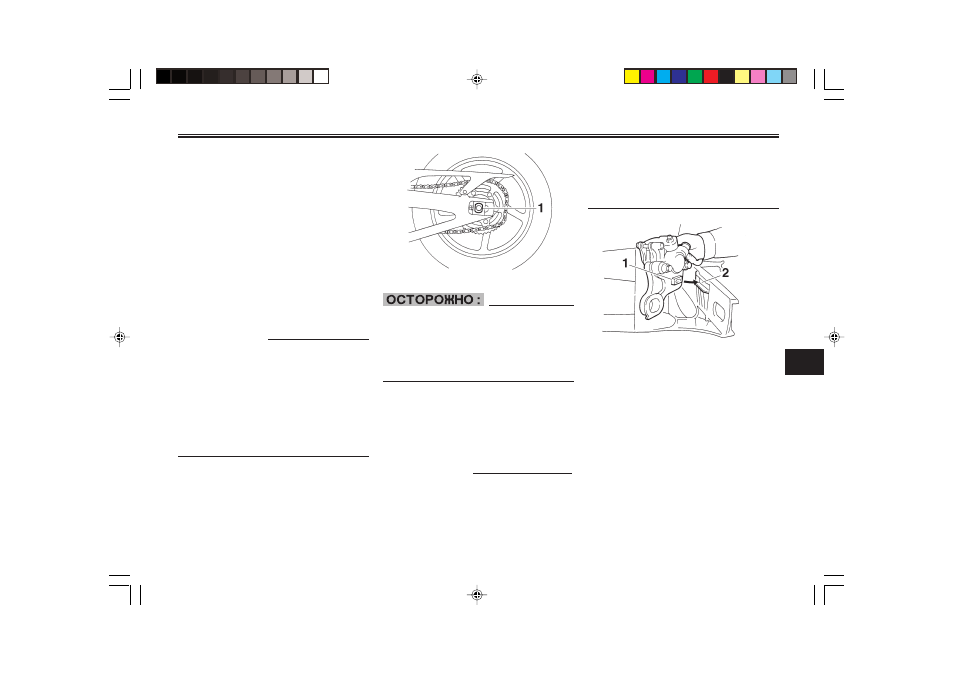

1. Ось колеса
EСА11070
Не пользуйтесь тормозом после
того, как сняли колесо вместе с
тормозными дисками, в против-
ном случае это приведет к закли-
ниванию тормозных педалей.
EAU25661
Для установки заднего колеса
1. Установить колесо и крон-
штейн тормозного суппорта,
вставив ось колеса с левой
стороны.
ПРИМЕЧАНИЕ:
8
Обязательно вставить сто-
пор на кронштейн тормозно-
го суппорта в паз поворотно-
го рычага.
8
Перед установкой колеса убе-
диться в наличии достаточ-
ного расстояния между тор-
мозными накладками.
1. Стопор
2. Паз
2. Установить приводную цепь
на заднюю звездочку.
3. Установить осевую гайку, за-
тем опустить заднее колесо
так, чтобы оно оказалось на
земле.
4. Отрегулировать натяжение
цепи (см. стр. 6-28).
5. Затянуть осевую гайку с ука-
занным моментом.
