ФУНКЦИИ ПРИБОРОВ И ОРГАНОВ УПРАВЛЕНИЯ
EAU33970
Регулировка узла аморти-
затора.
Узел амортизатора оснащен
кольцом регулировки предвари-
тельного натяга пружины, а так-
же винтами регулировки демпфи-
рующего усилия отбоя и сжатия.
ECA10100
При регулировке не старайтесь
поворачивать регулировочный
механизм, выходя за пределы
максимальных или минимальных
установочных значений.

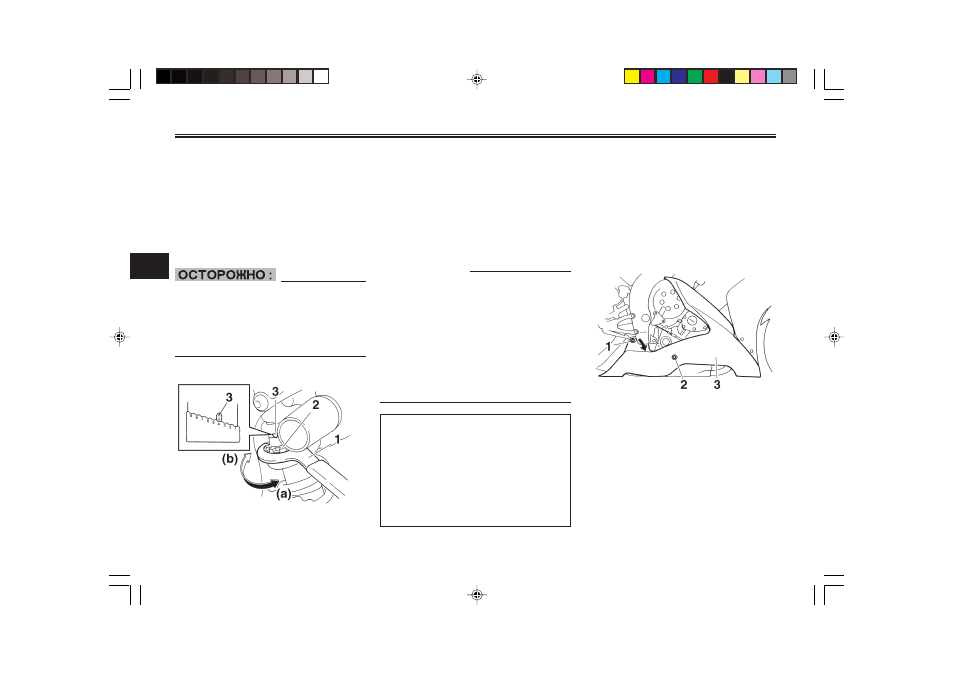

Предварительный натяг пружины
1. Специальный ключ
2. Кольцо регулировки предваритель-
ного натяга пружины
3. Указатель положения.
Для увеличения натяга пружины
и, соответственно – жесткости
подвески, повернуть регулировоч-
ное кольцо в направлении (а).
Для уменьшения натяга пружины
и, соответственно – жесткости
подвески, повернуть регулировоч-
ное кольцо в направлении (b).
ПРИМЕЧАНИЕ:
8
Совместить соответствую-
щий надрез в регулировочном
кольце с указателем положе-
ния на амортизаторе.
8
Регулировку производить при
помощи специального ключа,
входящего в комплект штат-
ного инструмента и принад-
лежностей пользователя.
Регулировки предварительно-
го натяга пружины:
Минимальная (мягкая)
1
Стандартная
4
Максимальная (жесткая)
9
Демпфирующее усилие отбоя
Регулировку демпфирующего уси-
лия отбоя производить следую-
щим образом.
1. Снять болт, ослабить и снять
винт быстросъемного креп-
ления, после чего снять об-
текатель с мотоцикла, как
показано.
1. Винт быстросъемного крепления
2. Болт
3. Обтекатель
2. Для увеличения демпфирую-
щего усилия отбоя и, соот-
ветственно – жесткости га-
шения отбоя, повернуть регу-
лировочный винт в направле-
нии (а). Для уменьшения
демпфирующего усилия отбоя
