ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ
2. Запустить двигатель, про-
греть его в течение несколь-
ких минут, затем заглушить.
3. Подождать несколько минут,
пока масло не придет в спо-
койное состояние, затем про-
верить уровень масла через
смотровое окошко, располо-
женное в правой нижней час-
ти картера двигателя.
ПРИМЕЧАНИЕ:
Уровень масла должен находить-
ся между отметками минимума и
максимума.

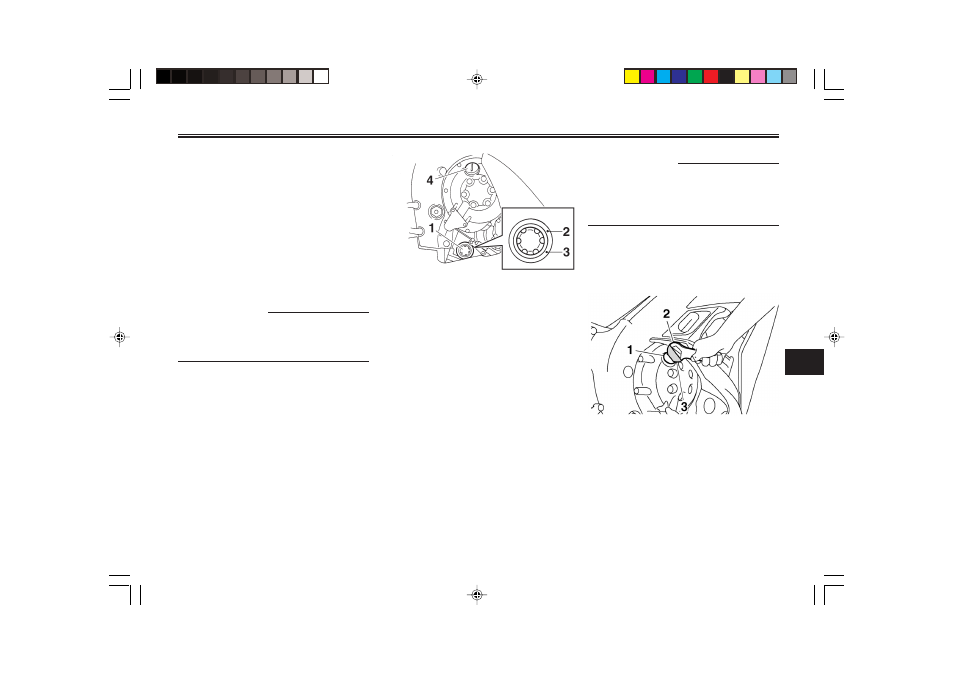

1. Смотровое окошко проверки уровня
масла в двигателе
2. Отметка максимального уровня мас-
ла
3. Отметка минимального уровня мас-
ла
4. Крышка заливной горловины двига-
теля
4. Если уровень масла распола-
гается на минимальной от-
метке или ниже нее, необхо-
димо добавить достаточное
количество масла рекомен-
дованной марки до достиже-
ния соответствующего уров-
ня. Порядок операций:
а. Установить резиновый про-
тектор на специальный
ключ.
ПРИМЕЧАНИЕ:
Специальный ключ с резиновым
протектором входит в штатный
комплект инструментов и принад-
лежностей пользователя.
b. Снять крышку заливной
горловины двигателя спе-
циальным ключом, как по-
казано на рисунке.
1. Крышка заливной горловины
2. Специальный ключ
3. Резиновый протектор
с. Добавить необходимое ко-
личество масла рекомен-
дованного типа до дости-
жения требуемого уровня.
d. При помощи специального
ключа установить на место
крышку заливной горлови-
ны.
