9 EB 8384-5 RU
1.2 Связь
Позиционер полностью управляется
посредством передачи цифрового
сигнала в соответствии со
спецификацией FOUNDATION™
Fieldbus.
Данные передаются как бит-синхронная
электрическая модуляция на частоте
31.25 kbit/s по витой паре в
соответствии с EN 61158-2.
Примечание!
Если позиционер выполняет сложную
задачу, требующую большого
количества времени или передачи
большого количества данных в память
позиционера, появляется сигнал "busy".
Данный сигнал не является ошибкой и
может быть просто подтвержден.
1
Клапан
2
Датчик хода
3
PD контроллер
4
A/D преобразователь
5
Микроконтроллер
6
i/p преобразователь
7
Воздушный усилитель
8
Регулятор давления
9
Регулятор потока
10
Ограничитель объема
11*
Индуктивн. конечн.
12*
Магнитный клапан
13*
IEC 61158-2
Интерфейсный модуль
14
Двоичный вход
(пассивный)
15*
Двоичный вход
(активный)
16
Дисплей
17*
Управление магн. клап.
18*
Гальванич. развязка
19
D/A преобразователь
20
Интерфейс связи
*
По запросу

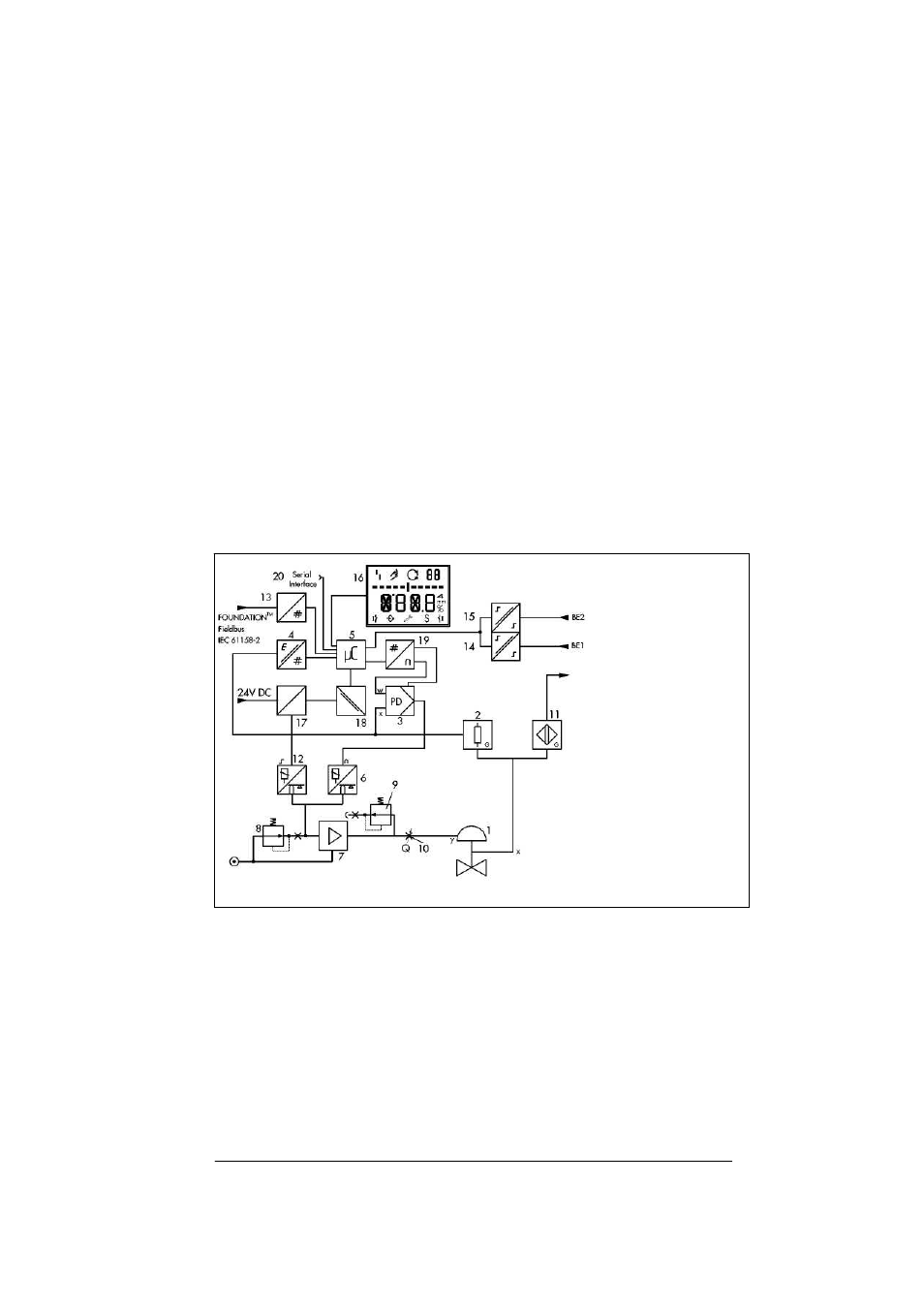

Рис. 2 Функциональная схема
