52 EB 8384-5 RU

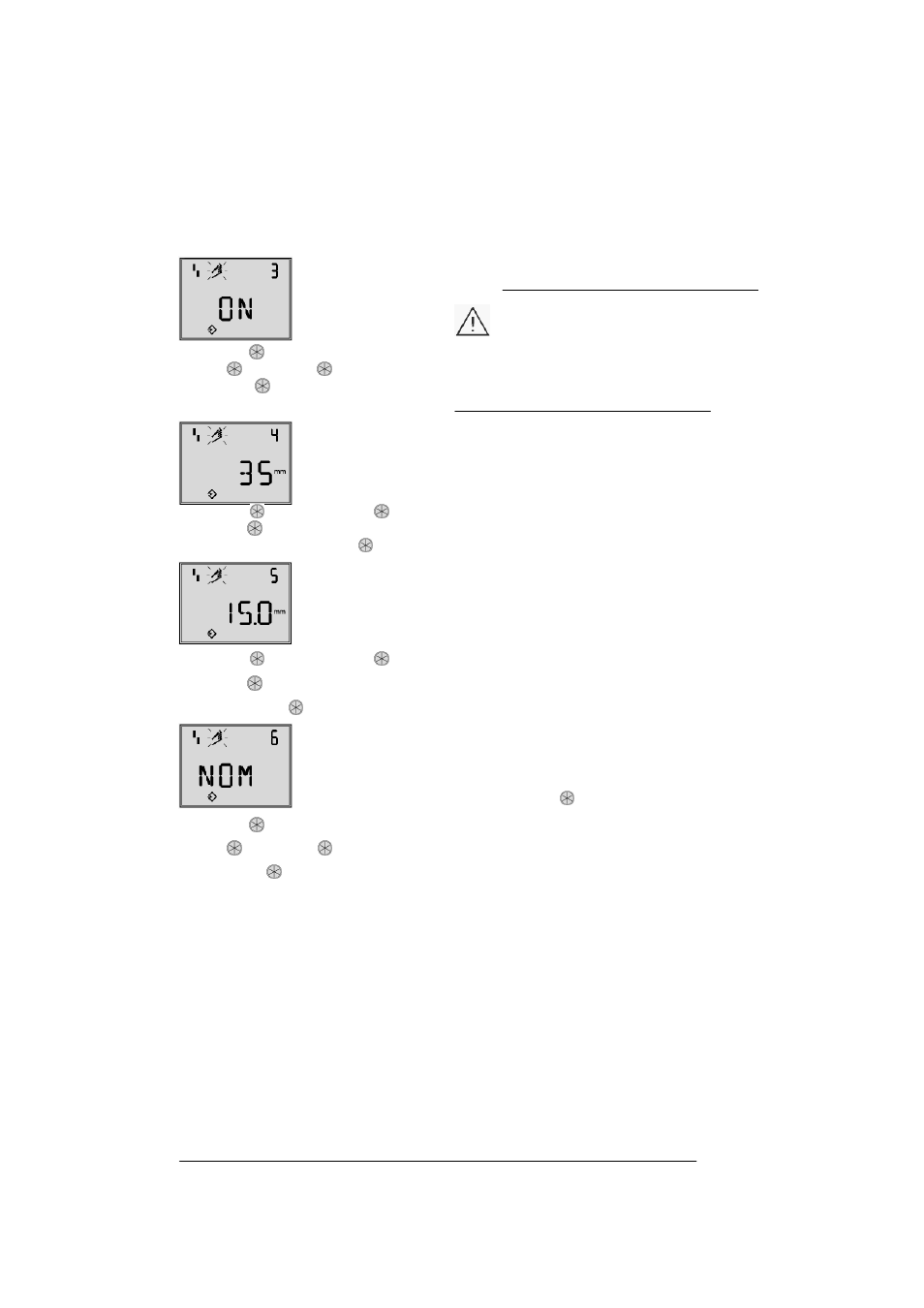

Конфигурация разрешена:
Стандартно OFF
Повернуть → код 3,
нажать , повернуть →
ON, нажать .
После разрешения:
Стандартно OFF
Повернуть → код 4, нажать ,
повернуть → выбрать монтажное
положение штифта, нажать .
Стандартно 15
Повернуть → код 5, нажать ,
повернуть → ввести номинальный
ход/угол, нажать .
Стандартно MAX
Повернуть → код 6,
нажать , повернуть →
NOM, нажать .
Нажмите кнопку INIT для запуска
инициализации!
Процесс инициализации, в
зависимости от размеров
привода, может продолжаться
несколько минут. Клапан при этом
проходит весь диапазон рабочего
хода/ угла поворота.
Позиционеры с диагностикой EXPERT+
автоматически начинают вывод данных
после завершения инициализации. См.
стр. 50.
Проверьте направление действия и при
необходимости установите через код 7.
MAN – инициализация с выбором
диапазона вручную
Осуществляется вводом конечных
положений х-диапазона посредством
ручной установки.
Это метод инициализации почти как NOM,
только предназначен для пуска в
эксплуатацию клапанов, номинальный
диапазон которых неизвестен.
При этом методе позиционер ожидает,
чтобы перед пуском инициализации
клапан установили в положение ОТКР
вручную.
Перестановка в конечное положение
хода/угла поворота производится с
помощью кнопки
. Исходя из
указанных ОТКР- и ЗАКР-положений,
позиционер вычисляет разностный
ход/угол и воспринимает его как рабочий
диапазон с (х - это отмеченные вручную
границы) границами начала х-диапазона
и окончания х-диапазона.
