78 EB 8384-5 RU
Включение режима online: Выберите Online в меню Device для включения
режима online. В режиме online значок
на панели устройств анимирован.
Выключение режима online: Выберите Online в меню Device, когда включен режим
online. Режим online выключен.
Примечание!
Другой способ - нажмите на панели устройств, чтобы включить и выключить
режим работы online.
Графики рабочих данных
(Trend Viewer)
В режиме online данные о процессе (значение позиционирования TRD, текущая
позиция клапана и отклонение заданного значения [e]) указываются на графике с
течением времени. Выберите Trend Viewer в меню View. Вы можете изменять графики,
например, добавляя опорные точки, которые необходимо запомнить, либо удалять
опорные точки. Нажмите правой кнопкой мыши на график для сохранения результатов
в файл.
Примечание! Перетаскивайте опорные точки для их добавления в Trend Viewer.
14.4.3 Настройка параметров

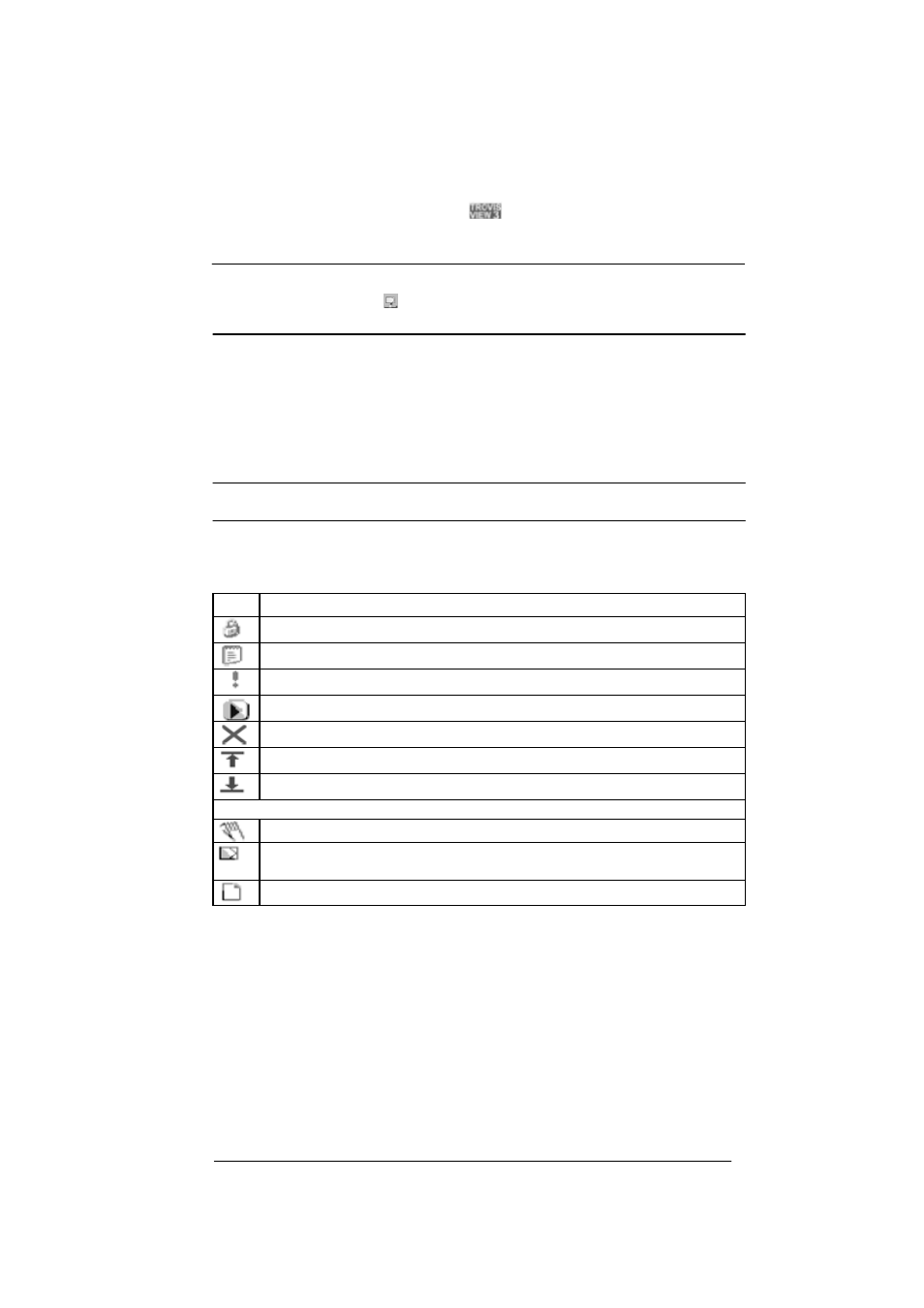

Свойства опорных точек указываются в виде иконок при нажатии на папку:
Символ
Значение
Данные не могут быть изменены
Данные могут быть изменены
Точка на графике может быть добавлена
Точка на графике определена пользователем
Значок индикации статуса/ошибки
Значение превысило максимальный предел
Значение упало ниже минимального предела
Источник данных:
Значение было изменено вручную
Значение было загружено из позиционера. В режиме online, значок
X
в иконке
показывает, что данные были обновлены.
Значение взято из файла по умолчанию
