63 EB 8384-5 RU
Для ЗАКР положения
:
1. Выполнить инициализацию
позиционера.
2. Вывести позиционер с помощью
функции ручного управления MAN
на уровень 5% хода (см. по ЖК-
дисплею).

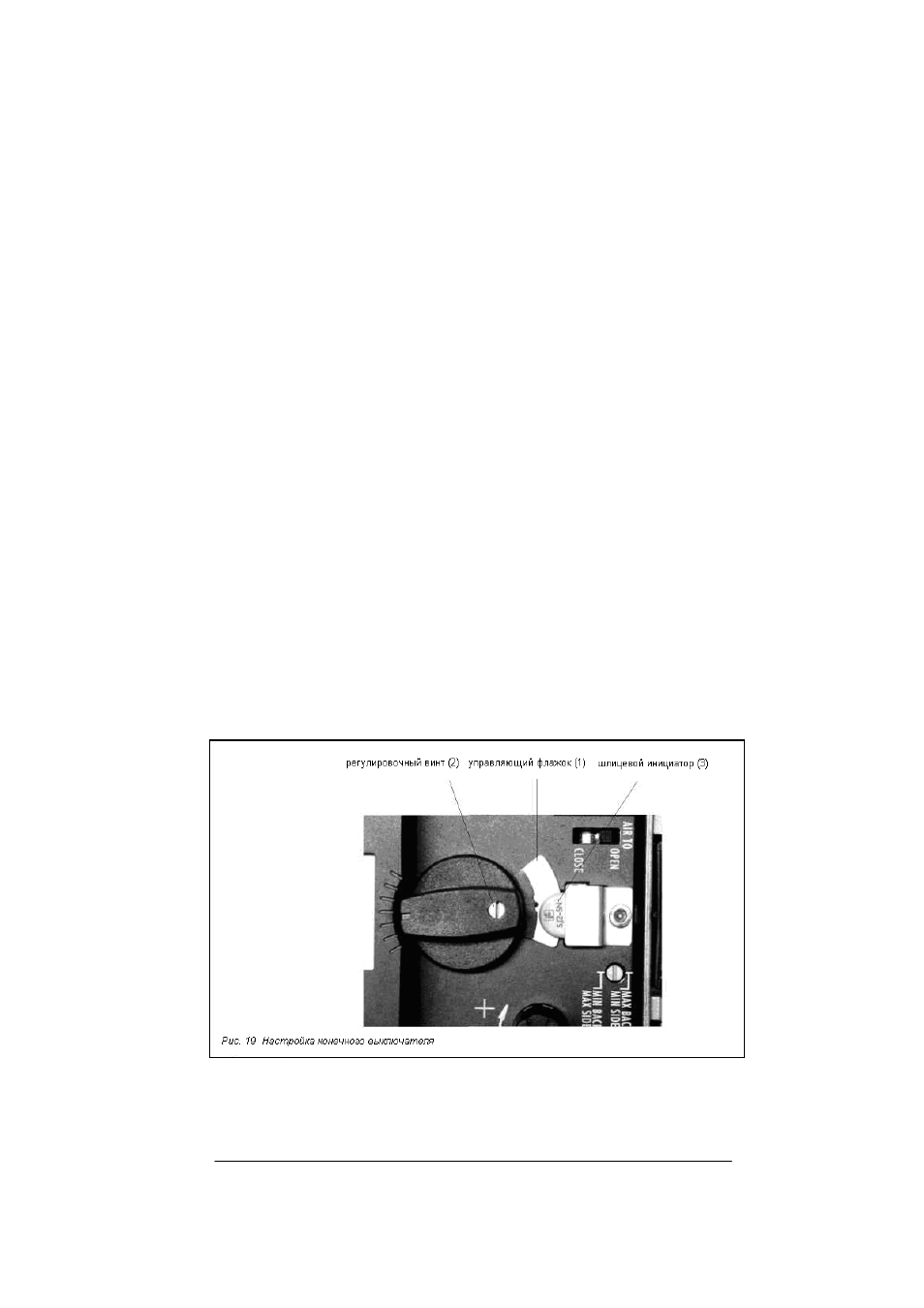

3. Установить управляющий флажок
при помощи желтого
регулировочного винта (2) таким
образом, чтобы он начинал
погружаться, либо выходить из
шлицевого инициатора, и при этом
срабатывал ключевой усилитель. В
качестве индикации может служить
измерение включаемого
напряжения.
Функции контакта:
Управляющий флажок выходит > контакт
закрывается.
Управляющий флажок погружается >
контакт открывается.
Для ОТКР положения
1. Выполнить инициализацию
позиционера.
2. Вывести позиционер с помощью
функции ручного управления
MAN на уровень 95% хода (см. по
ЖК-дисплею).
3. Установить управляющий флажок
(1) при помощи желтого
регулировочного винта (2) таким
образом, чтобы он начинал
погружаться, либо выходить из
шлицевого инициатора, и при
этом срабатывал ключевой
усилитель. В качестве индикации
может служить измерение
включаемого напряжения.
Функции контакта:
Управляющий флажок выходит > контакт
закрывается.
Управляющий флажок погружается >
контакт открывается.
