51 EB 8384-5 RU
После разрешения:

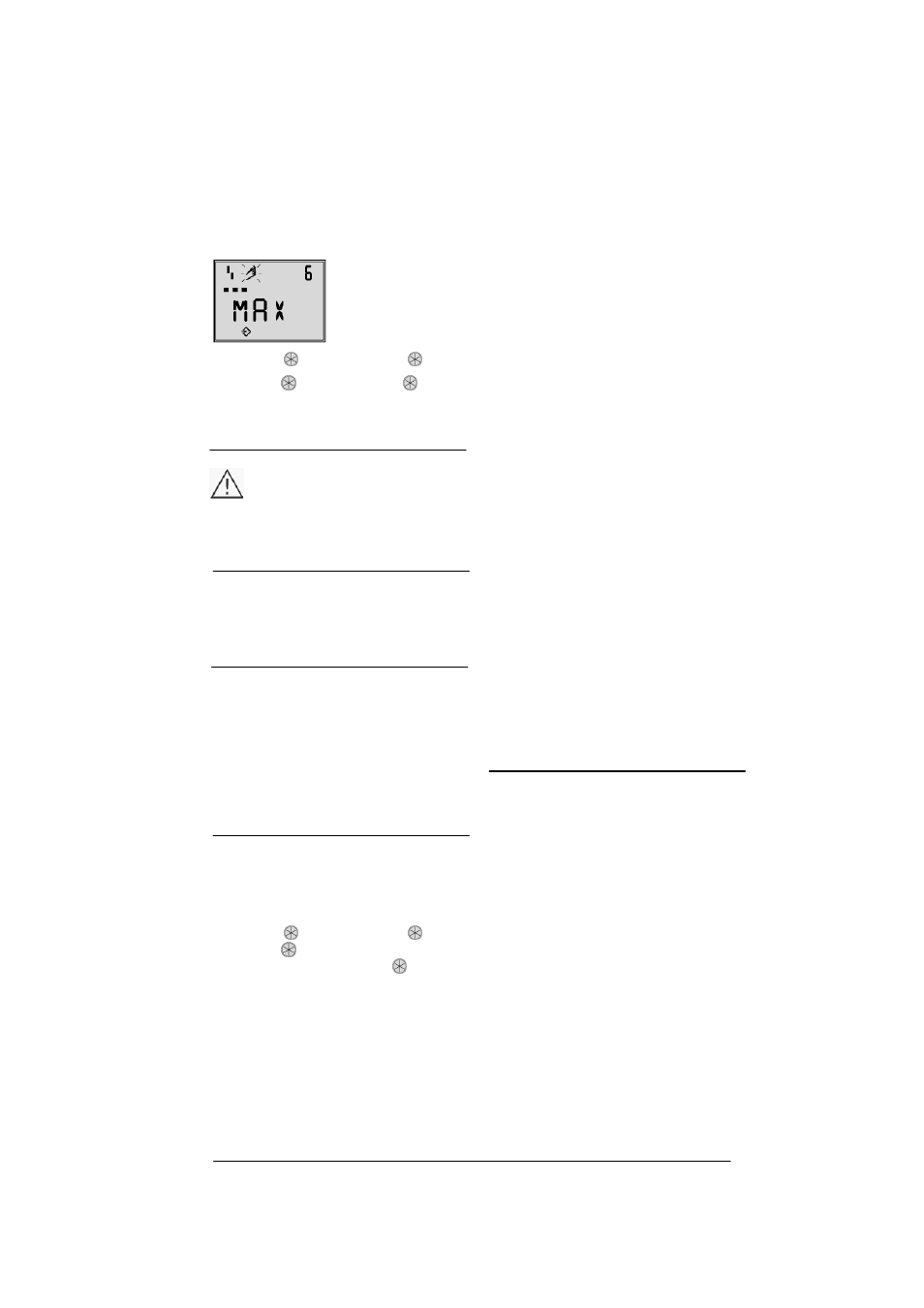

Стандартно MAX
Повернуть → код 6, нажать ,
повернуть → MAX, нажать .
Нажать кнопку INIT для запуска
инициализации!
Процесс инициализации, в
зависимости от размеров
привода, может продолжаться
несколько минут. Клапан при
этом проходит весь диапазон
рабочего хода/ угла поворота.
Позиционеры с диагностикой EXPERT+
автоматически начинают вывод данных
после завершения инициализации. См.
стр. 50.
Примечание!
После MAX-инициализации
позиционер еще не в состоянии
показывать величину хода/ угла
поворота в мм/º, код 5 остается
блокированным. Также, нижний (код 8)
и верхний (код 9) x-диапазон могут
отображаться и изменяться только в
% соотношении.
Если Вам требуются показания в мм/º,
то после разрешения
конфигурирования действуйте
следующим образом:
Повернуть → код 4, нажать ,
повернуть → выбрать монтажное
положение штифта, нажать .
Теперь при выборе кода 5,
номинальный диапазон показан в мм/°.
Также начало х-диапазона и его
окончание в кодах 8 и 9 будут
индицироваться в мм/º и могут быть
соответствующим образом
согласованы.
NOM – инициализация по
номинальному диапазону
Это метод инициализации для всех
проходных клапанов, особенно для
клапанов, чей максимальный
диапазон существенно больше
необходимого номинального
диапазона.
Для этого метода инициализации
требуется ввести параметры позиции
штифта (код 4) и номинального
хода/угла (код 5).
Эффективный ход клапана можно очень
точно задать посредством
калиброванного адаптера. В процессе
инициализации позиционер проверяет, в
состоянии ли клапан безупречно пройти
заданный номинальный диапазон
(хода/угла поворота).
Если результат положительный, то
заданный номинальный диапазон в
границах: начало х-диапазона и
окончание х-диапазона воспринимается
как рабочий диапазон.
Примечание!
Максимально возможный ход должен
быть больше заданного номинального
диапазона. В противном случае
инициализация будет прервана
(сообщение ошибки, код 52), т.к. не
удастся достигнуть номинального
хода.
