Инструкция по эксплуатации Samson 3730-5_FOUNDATION Fieldbus Электропневматический позиционер
Страница 32
32 EB 8384-5 RU

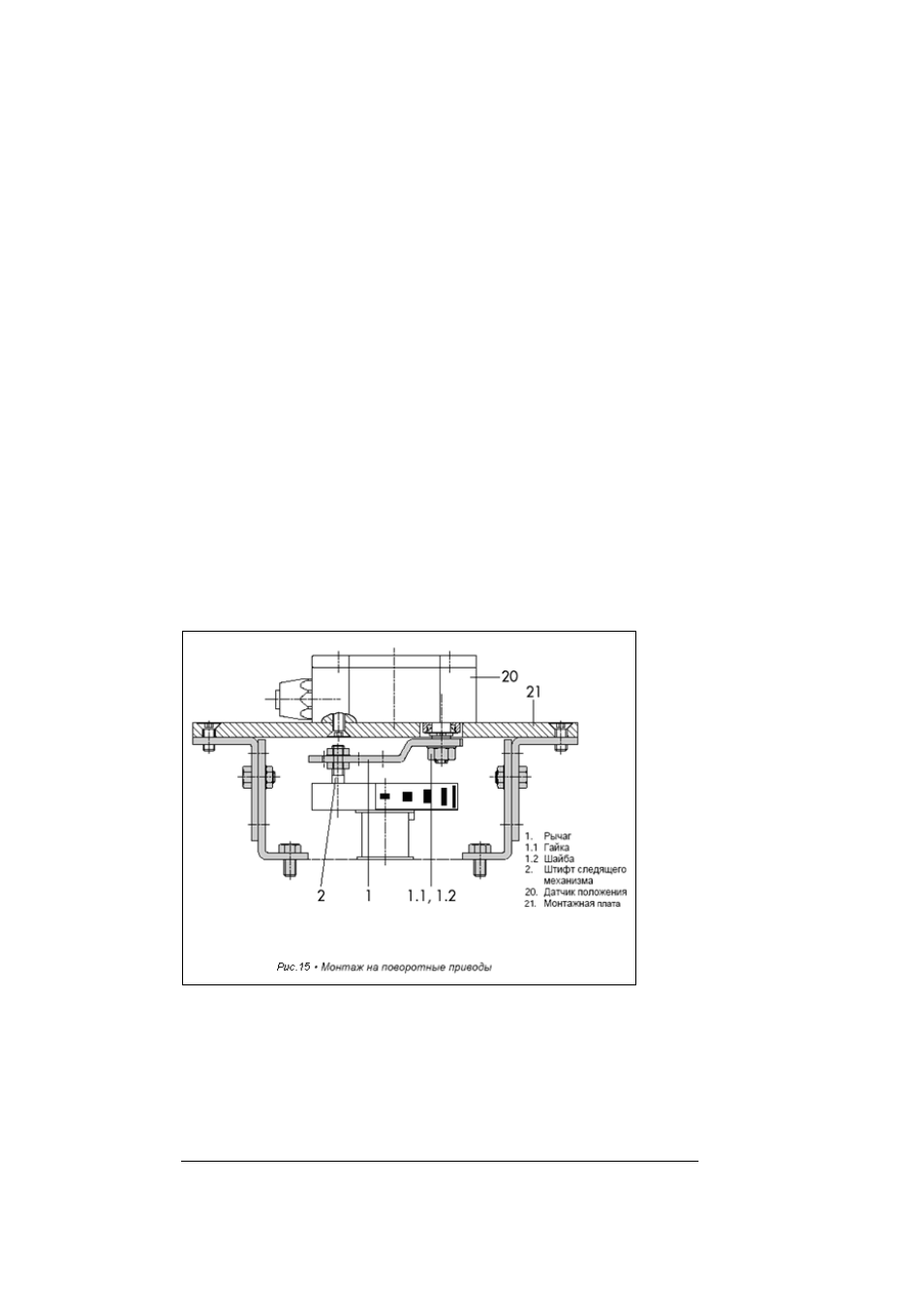

2.6.4 Установка датчика на
поворотные приводы
Необходимые монтажные детали, а
также дополнительное оснащение
приведены
согласно
заказным
номерам в таблицах 6 и 7 на стр. 33.
1.
Привести рычаг (1) в среднее
положение и крепко удерживая его,
отвинтить гайку (1.1).
Снять стандартный рычаг M (1)
вместе с шайбой (1.2) с вала
датчика.
2.
Привинтить датчик положения (20) к
монтажной плате (21).
3.
Заменить штифт (2) стандартной
комплектации расположенный на
рычаге (1) металлическим штифтом
(
∅ 5) из монтажного набора и
накрепко завинтить его в отверстии
для позиции 90°
.
4.
Установить рычаг (1) и шайбу (1.2) на
вал датчика. Привести рычаг (1) в
среднее положение и крепко
удерживая его, завинтить гайку (1.1).
Следуйте инструкциям по установке
стандартного позиционера в разделе 2.4.
Вместо позиционера следует
устанавливать датчик положения (20) с
его монтажной платой (21).
