29 EB 8384-5 RU

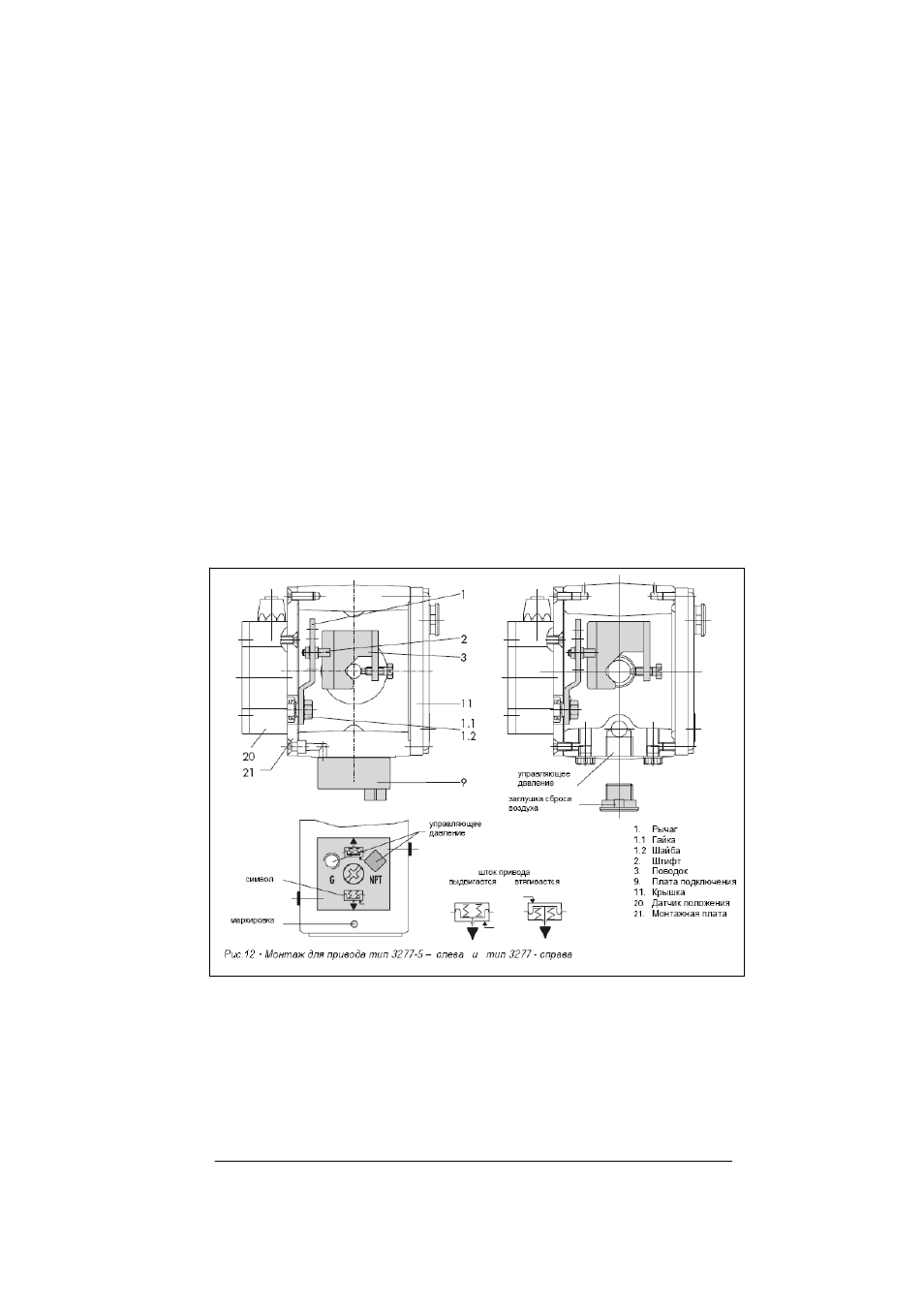

Привод тип 3277 с мембраной 240
до 700 см
² :
Управляющее давление в исполнении
"Шток привода выдвигается" подается на
привод через боковое соединение,
расположенное на раме. В исполнении
"Шток привода втягивается"
используется подключение со стороны
верхней мембранной камеры. Боковое
подключение на раме должно быть
оснащено заглушкой сброса воздуха из
комплекта дополнительного оснащения.
Установка датчика положения
1. Установить рычаг (1) на датчике в
среднее положение и удерживать его
в таком положении. Отвинтить гайку
(1.1) и снять с вала датчика рычаг с
шайбой (1.2).
2. Привинтить датчик положения (20) к
монтажной плате (21).
3. Определить необходимый размер
рычага и положение штифта (2) по
таблице на странице 11 в
зависимости от размера
используемого привода и величины
рабочего хода клапана. При
поставке на датчике установлен
рычаг М и штифт на позиции 35. При
необходимости, штифт следящего
механизма (2) снимается со своей
позиции, переставляется и
завинчивается в отверстие другой
позиции, указанное в таблице.
4. Установить рычаг (1) и шайбу (1.2)
на вал датчика.
