2.4 Монтаж на
поворотные приводы
Позиционер устанавливается на приводе
с помощью двух двойных уголков.
Необходимые монтажные детали, а
также дополнительное оснащение
приведены согласно заказным номерам,
указанным в таблице 4 на странице 15.
Для установки позиционера на
поворотном приводе SAMSON Тип 3278,
следует предварительно смонтировать на
свободном конце привода
промежуточную вставку (5).
Примечание!
При выполнении монтажа по
следующей инструкции, следует
непременно учитывать направление
вращения поворотного привода.
1. Установить поводок (3) на шлицевой
поверхности вала или промежуточной
вставке (5).
2. Установить передаточное колесо (4)
на поводок (3) лицевой стороной к
приводу. При этом выровнять
положение шлица так, чтобы он в
закрытом положении клапана
совпадал с направлением вращения

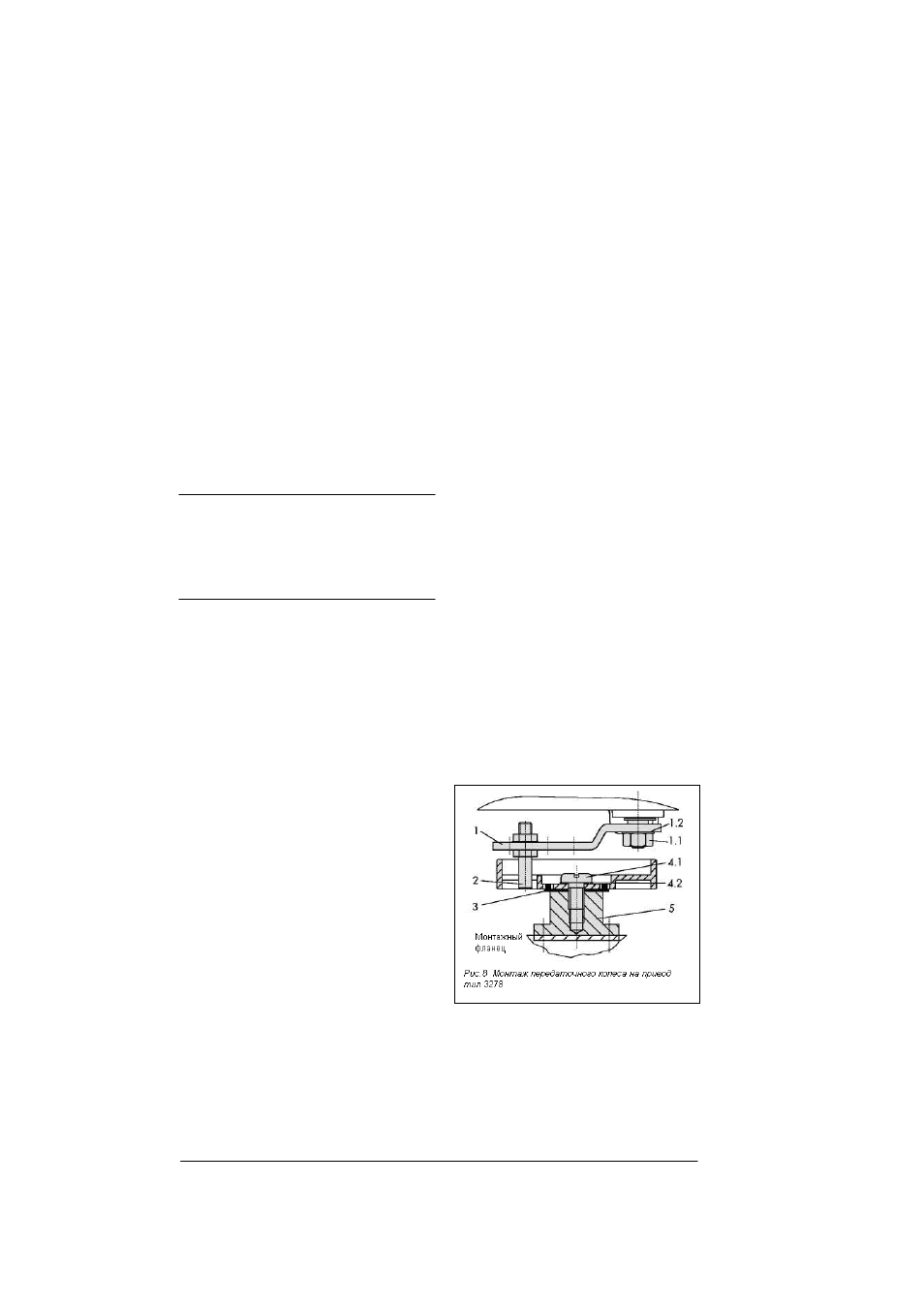

согласно рисунку 9.
3. Закрепить передаточное колесо и
поводок на валу привода с помощью
винта (4.1) и шайбы (4.2).
4. Привинтить оба нижних уголка (10.1)
на корпусе привода в зависимости от
его размеров с уклоном внутрь или
наружу. Установить верхнюю пару
уголков (10) и накрепко привинтить.
5. Смонтировать на позиционере плату
подключения (6) или кронштейн
манометра (7) с манометрами.
Убедитесь в правильном
расположении обоих уплотнительных
колец. Для поворотных приводов
двойного действия без пружин
дополнительно потребуется установка
обратного усилителя (см. раздел 2.5).
6. Вывинтить стандартный штифт (2)
на рычаге позиционера M (1).
Использовать металлический штифт
(Ø5) из монтажного набора и
накрепко завинтить его в отверстии
для позиции 90°.
7. Установить позиционер на верхней
паре уголков (10) и накрепко
завинтить. При этом выровнять рычаг
(1) так, чтобы он с учетом
направления вращения привода
своим штифтом попал в шлиц
передаточного колеса (4), см рис. 9. В
любом случае должно выполняться
следующее условие: при отклонении
привода на ½ угла поворота, рычаг (1)
должен установиться параллельно
самой длинной стороне позиционера.
8. Приклеить шильдик со шкалой (4.3)
на передаточное колесо так, чтобы
стрелка указывала на закрытое
положение клапана, а в
смонтированном состоянии клапана
шкала была хорошо видна.
