15.2.6 Дискретный вход функционального блока (Discrete Input
Function Block DI2)
Позиционер 3730-5 дополнительно оснащается двоичным входом для обработки
плавающего контакта. Дискретный вход функционального блока (Discrete Input DI2
Function Block) используется для передачи входного контакта (терминалы 87 и 88) и для
интеграции FOUNDATION Fieldbus.
Присоединенное аппаратное обеспечение
подключено к функциональному блоку через
CHANNEL = 2. Параметр OUT_D
используется
для передачи состояния контакта другим функциональным блокам
.
Также могут обрабатываться встроенный магнитный клапан MGV, дискретное
положение клапана с тремя состояниями POS_D и краткий статус (Condensed State)
(NAMUR статус).
Передаваемый двоичный сигнал может быть выбран в параметре
SELECT_BINARY_INPUT_2 ресурсного блока.
Когда датчик давления (датчик протечки) присоединен, его состояние переключения
может быть представлено как диагностический сигнал в параметре XD_ERROR_EXT
преобразовательного блока (AO Transducer Block) и записано. При этом опция LEAKAGE
SENSOR должна быть активирована в CONFIG_BINARY_INPUT2. Также состояние
переключения двоичного входа может быть отображено в параметре BINARY_INPUT2
преобразовательного блока (AO Transducer Block).
Параметры дискретного входа функционального блока 2 (Discrete Input Function Block
2)
Параметры функционального блока DI Function Block 2 идентичны параметрам DI Function
Block 1.

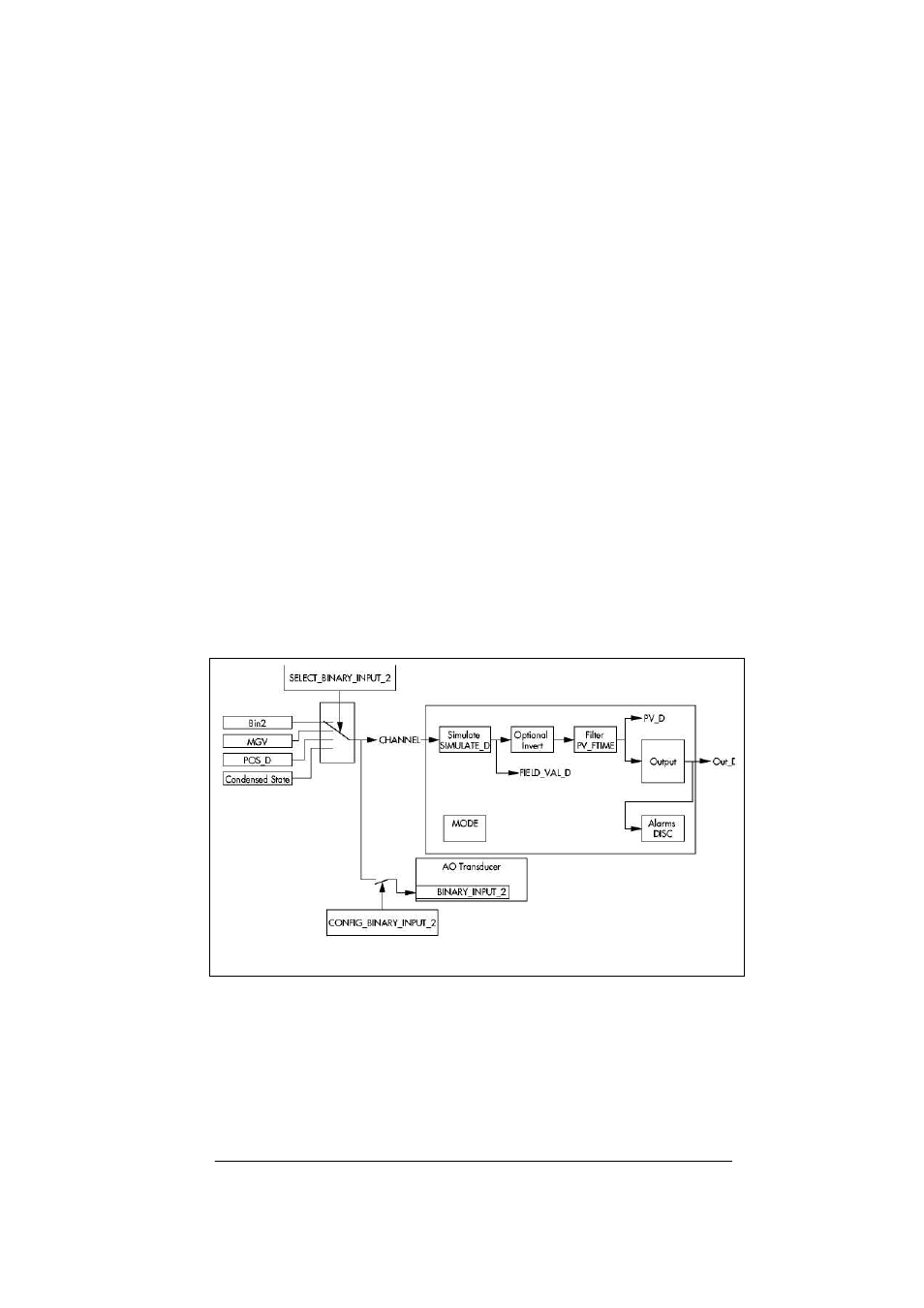

Рис.24 Дискретный вход Функциональный блок 2
