106 EB 8384-5 RU
Производный компонент:
В регулируемых системах с большим временем задержки, например, в контурах
регулирования температуры, предпочтительно использовать производный
компонент регулятора RATE. Используя производный компонент RATE,
управляемая переменная рассчитывается в зависимости от частоты изменения
отклонения системы.
Выходное значение OUT формируется из вычисленной управляемой переменной в
соответствии с параметрами OUT_SCALE, OUT_HI_LIM и OUT_LO_LIM. Это выходное
значение может быть передано на нижестоящий функциональный блок.
Статус выходного значения OUT может быть изменен с помощью параметра
STATUS_OPTS в зависимости от статуса входной переменной PID-блока. Это
позволяет, например, активировать статус ошибки нижестоящего выходного блока.
Параметр BYPASS позволяет напрямую преобразовывать внутреннее заданное
значение в значение коррекции. Прямая связь возможна через входную переменную
FF_VAL. TRK_IN_D и TRK_VAL позволяют напрямую передавать выходное значение.
Смотрите список параметров на странице 154.

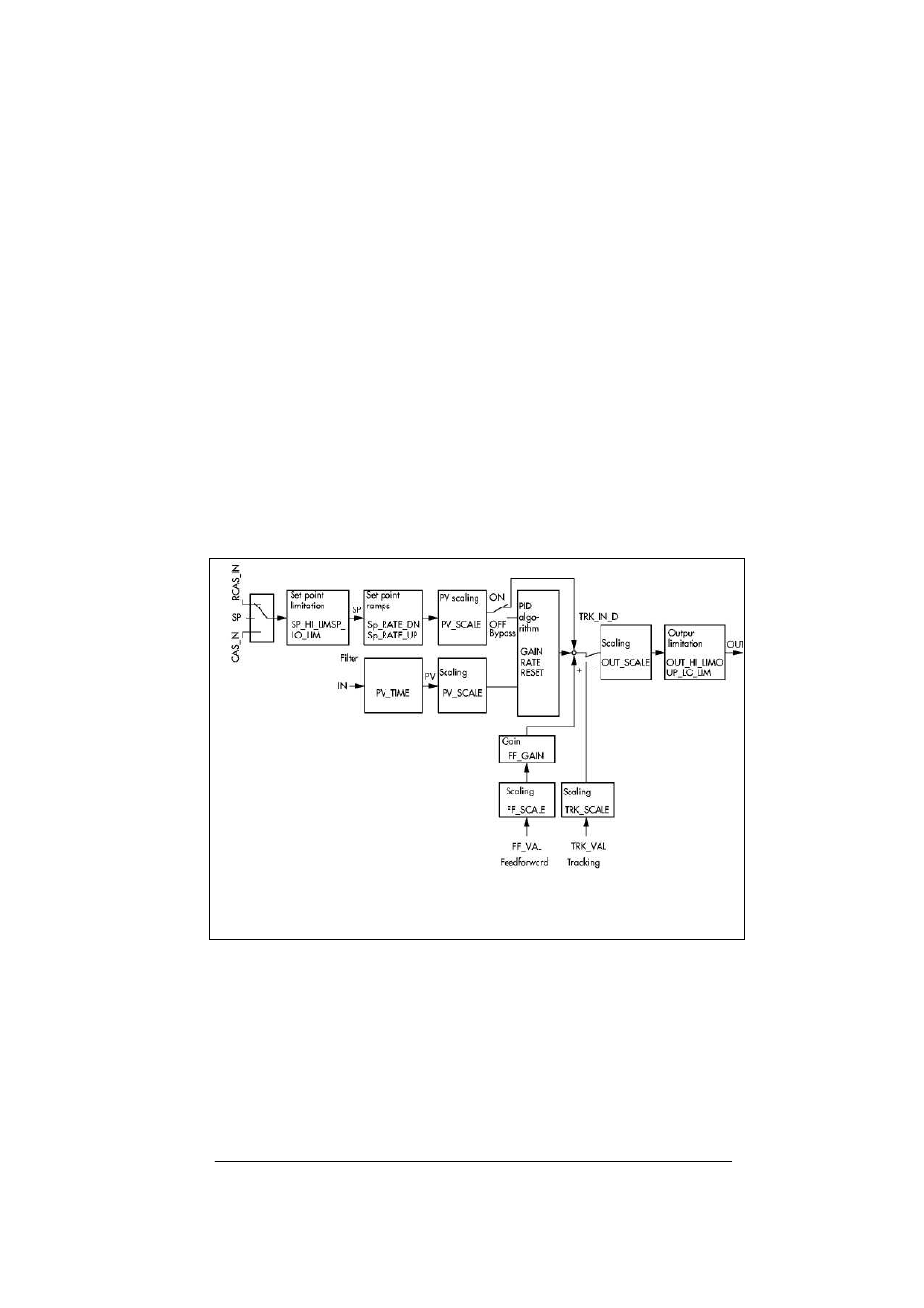

Рис.25 PID Функциональный блок
