31 EB 8384-5 RU
Для приводов с иными размерами или
значением номинального хода следует
выбрать необходимый рычаг и размер
штифта по таблице на странице 14.
Рычаги L и XL входят в состав
монтажного оснащения.
3. Установить рычаг (1) и шайбу (1.2) на
вал датчика. Установить рычаг (1) в
среднее положение и прочно его
удерживать. Завинтить гайку (1.1).
4. Накрепко привинтить оба пальца (14)
на уголке (9.1) муфты (9). Вставить
плату поводка (3) и закрепить
винтами (14.1).
5. Расположить уголок с датчиком на
ребре NAMUR так, чтобы штифт
следящего механизма (2) попал в
шлиц платы поводка (3), а затем
накрепко привинтить уголок к клапану
с помощью крепежных винтов.

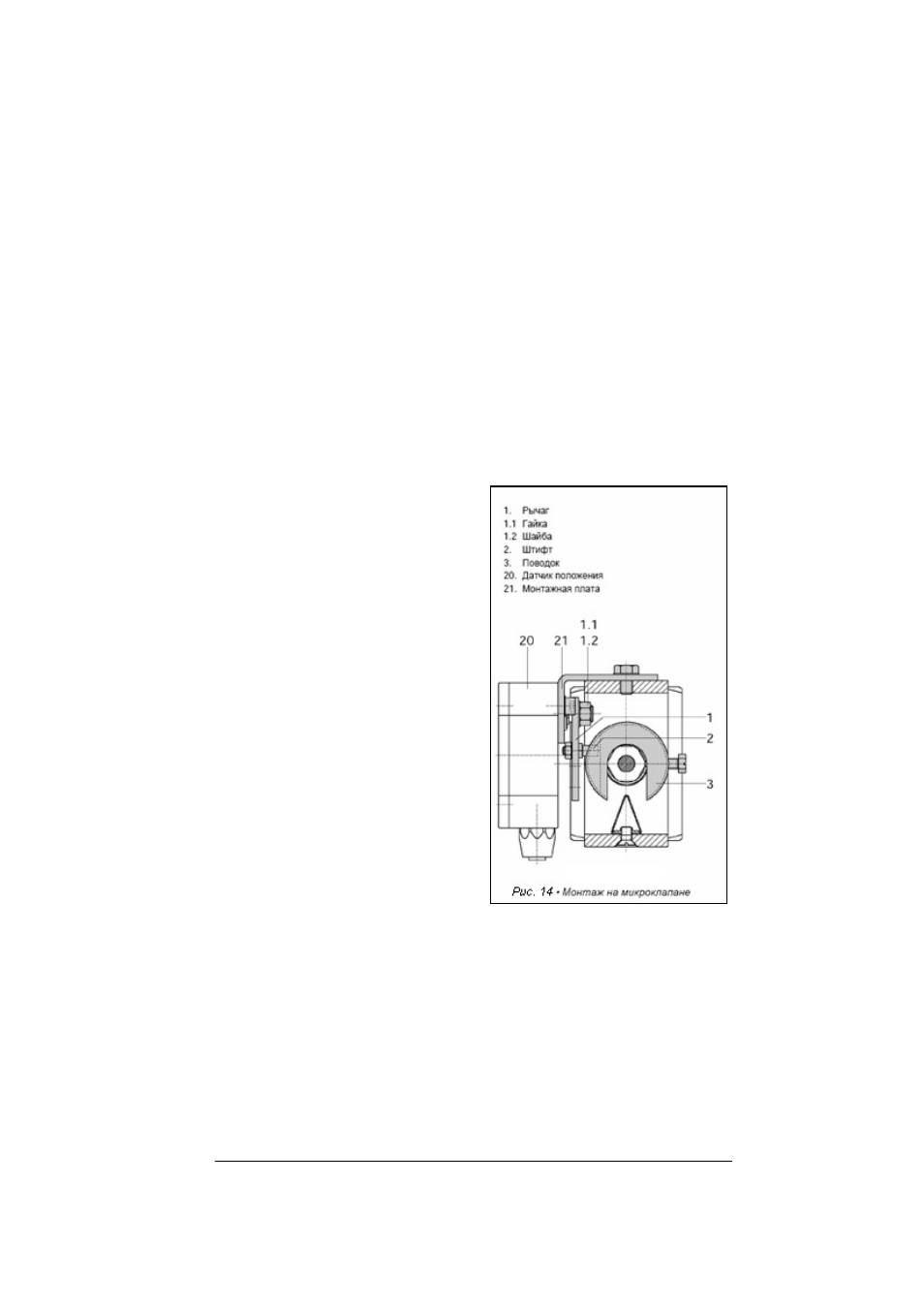

2.6.3 Установка датчика на
микроклапан 3510
Необходимые монтажные детали, а
также дополнительное оснащение
приведены согласно заказным
номерам в таблицах 6 и 7 на стр. 33.
1. Установить рычаг (1) в среднее
положение и крепко его удерживать.
Отвинтить гайку (1.1)
и снять стандартный рычаг M (1)
вместе с шайбой (1.2) с вала
датчика.
2. Привинтить датчик положения (20) на
уголок (21).
3. Выбрать из комплекта монтажных
деталей рычаг S (1), а штифт (2)
переставить на позицию 17.
Установить рычаг (1) и шайбу (1.2) на
вал датчика.
Установить рычаг (1) в среднее
положение и прочно его удерживать.
Завинтить гайку (1.1).
4. Установить поводок (3) на муфте,
выровнять и плотно завинтить.
5. Установить и привинтить уголок (21)
с датчиком на раме клапана так,
чтобы штифт (2)
свободно скользил в пазу поводка
(3).
