2.6 Монтаж внешнего
датчика положения
Необходимые для внешнего датчика
положения монтажные детали и
дополнительные комплектующие
приведены в таблице 6 на странице 33.
Дополнительные комплектующие для
пневматического присоединения к
корпусу позиционера приведены в
таблице 7.

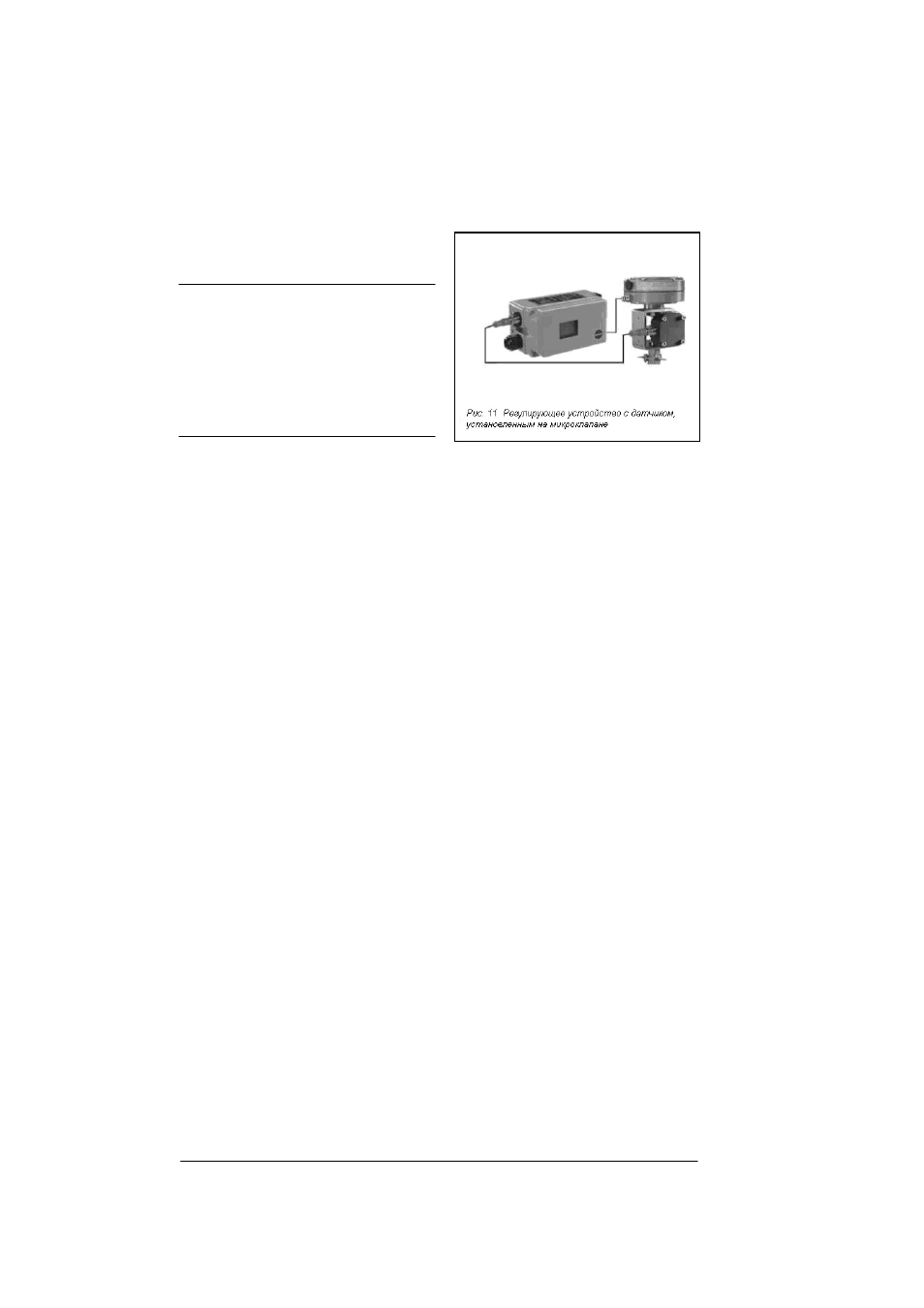

В исполнении позиционера с внешним
датчиком положения, этот датчик
размещается в отдельном корпусе и
закрепляется на клапане с помощью
специальной платы или уголка.
Механизм определения положения
аналогичен стандартным устройствам.
Такой регулирующий комплект может
размещаться как на стене, так и на трубе.
Для пневматического подключения,
в зависимости от выбранного
оснащения, следует привинтить к
корпусу плату подключения (6) или
кронштейн манометра (7). Следует
обратить внимание на правильность
посадки уплотнительных колец (6.1), (см.
рис. 6, справа внизу).
Для электрического подключения, в
комплект поставки включен провод со
штекером M12x1 длиной 10 метров.
Примечание! Для электрических и
пневматических соединений служат
инструкции в разделах 3.1 и 3.2.
Обслуживание и регулировка
производятся согласно инструкциям в
разделах 4 и 5.
2.6.1 Установка датчика в
случае прямого
монтажа
Привод тип 3277-5 с мембраной 120 см ²
Управляющее давление с позиционера
подается в мембранную камеру привода
через пневматическое соединение платы
подключения (9, на рис. 12 слева). Для
этого необходимо сначала привинтить
плату подключения (9) из комплекта
дополнительного оснащения на раме
привода.
Плату подключения (9) при
необходимости следует повернуть так,
чтобы выбранное положение
безопасности "Шток привода
втягивается" или "Шток привода
выдвигается" совпадало с
маркировкой (рис. 12, внизу).
Обратите внимание на правильность
укладки платы подключения (9). Плата
подключения имеет отверстия с
резьбой типа NPT и G.
Неиспользуемые отверстия закрыть
уплотнительной резинкой и
четырехгранной заглушкой.
