9 Настройка индуктивного
конечного выключателя
Необходимый комплект настройки:
Концевой датчик
Номер для заказа1400-7460
Примечание! Для взрывозащищенных
устройств необходимо соблюдать
требования из раздела 11.

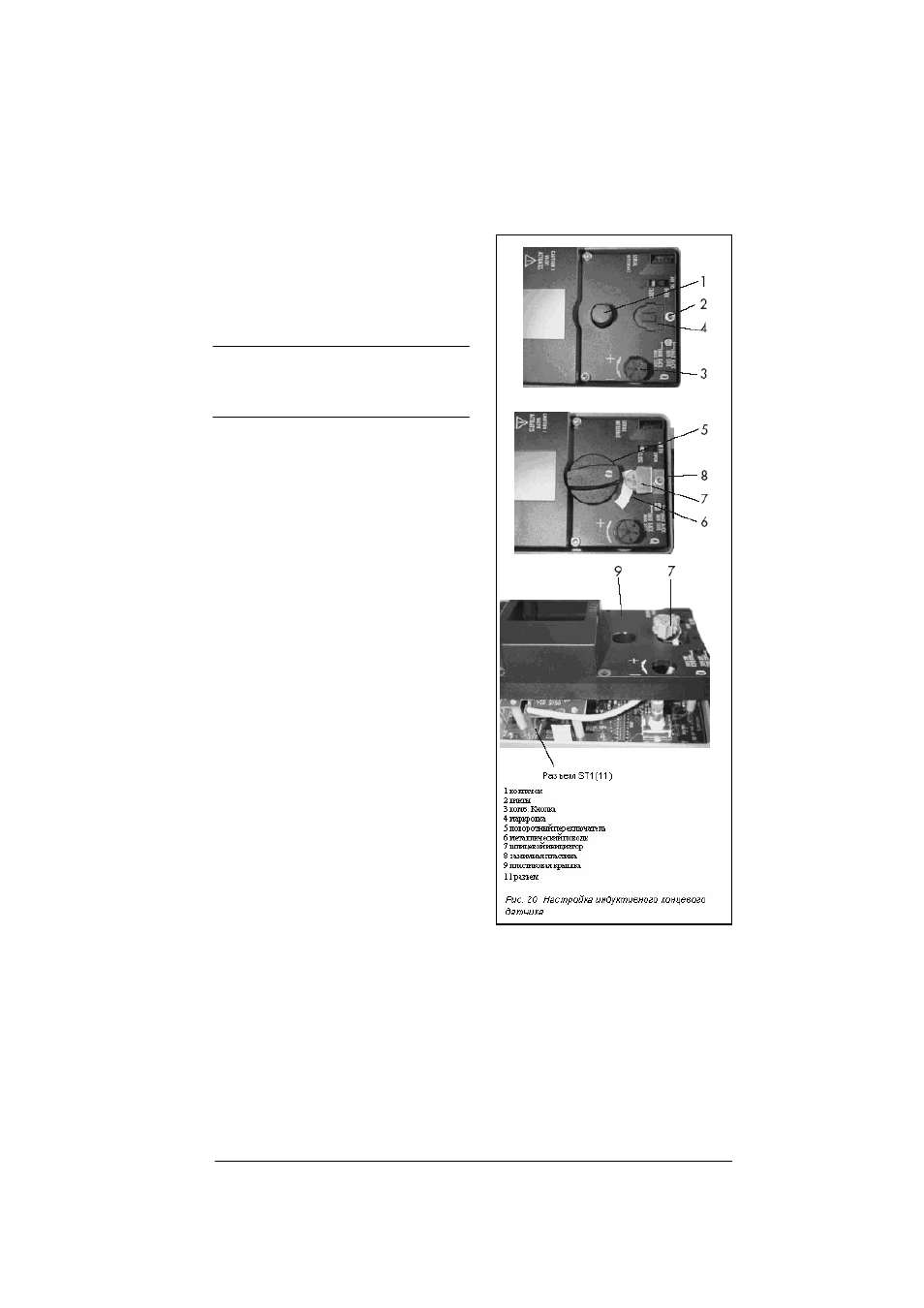

1. Снимите комбинированную кнопку (3)
и колпачок (1), отвинтите пять
фиксаторных болтов (2) и снимите
пластиковую крышку (9).
2. С помощью ножа проделайте
отверстие в указанном месте (4).
3. Вытащите разъем (11) с кабелем
через отверстие и закрепите
шлицевой инициатор (7) на крышке
каплей клея.
4. Удалите перемычку с разъема ST1 в
верхней части и вставьте разъем
кабеля (11).
5. Уложите кабель так, чтобы крышка
могла встать на место. Вставьте
фиксаторные болты (2) и плотно
закрутите. Установите зажимную
пластину (8) на шлицевой инициатор.
6. Закрепите поворотный
переключатель (5). Убедитесь, что
плоская сторона вала позиционера
повернута так, чтобы поворотный
переключатель (5) мог быть совмещен
с металлическим поводком
рядом со шлицевым инициатором.
7. Внимание!
При запуске позиционера
переключите функцию "inductive
alarm" в коде 38 из положения NO в
YES.
