DM 1000 Версия 2 — Руководство пользователя
Выходные шины 1–8
Блок выходных шин 1–8 сводит сигналы, направляемые из входных каналов на
заданные шины, обрабатывает их с помощью встроенного эквалайзера, компрес-
сора и т.п., а затем направляет на установленные выходные коннекторы или платы
ввода-вывода.

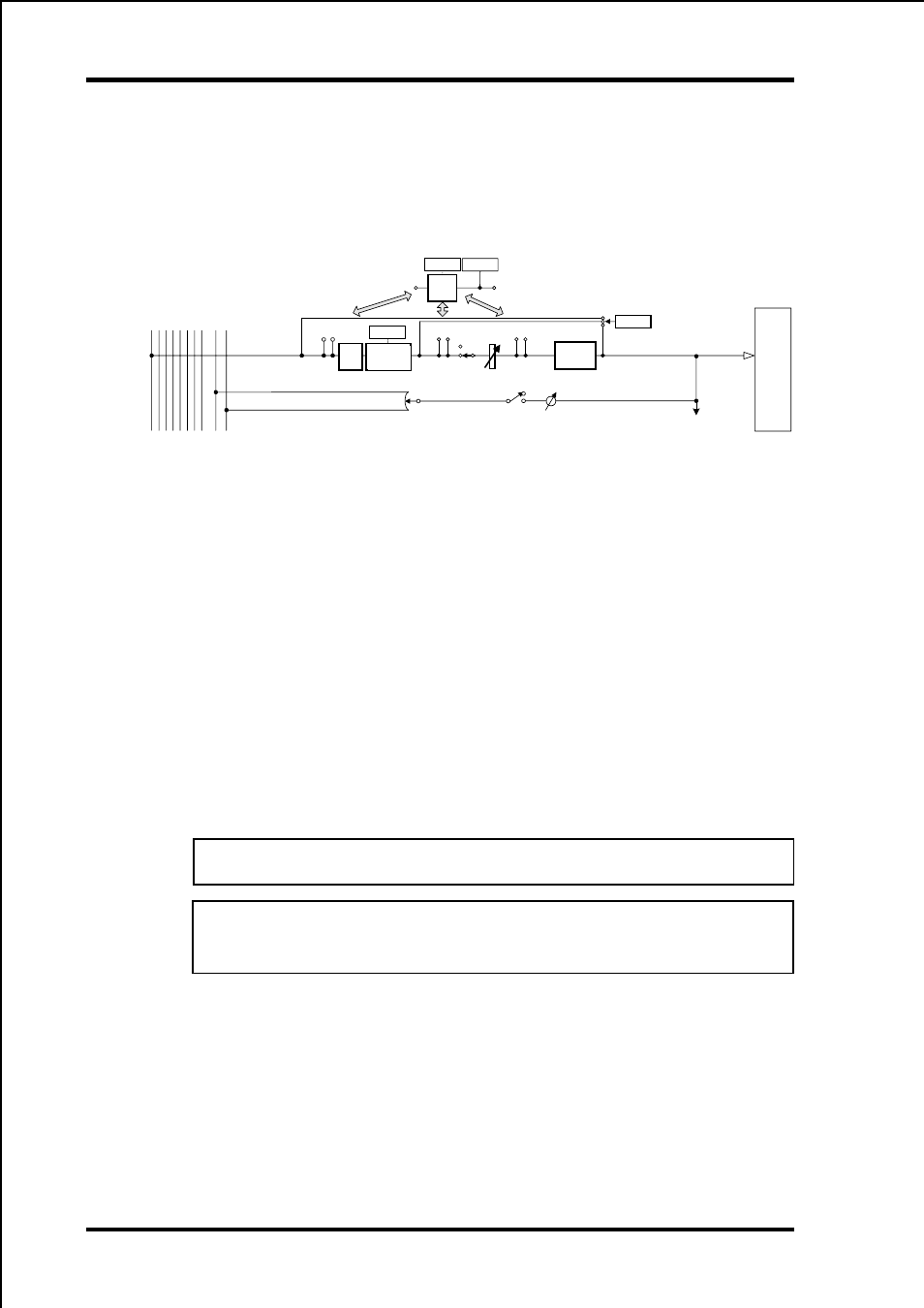

Следующая схема иллюстрирует поток сигналов выходных шин.
• INSERT
• ATT (Аттенюатор)
• 4 BAND EQ (4-полосный эквалайзер)
• COMP (Компрессор)
• ON (вкл/выкл)
• LEVEL
• OUTPUT DELAY (Задержка вывода)
• METER
Параметры и блоки, перечисленные выше, идентичны параметрам и блокам
стереовыхода. Более подробная информация приведена в блоке, посвященном
стереовыходу (см. стр. 81).
• Bus to Stereo (передача сигнала "шина-стерео")
Сигналы выходных шин 1–8 также направляются на шину стерео. Помимо па-
раметров ON, LEVEL и др., Вы также можете настраивать параметры Send Level
(уровень посыла), On/Off (включение/выключение), Pan (панорамирование) и др.
INSERT
INSERT
ON
COMP
INSERT
STEREO L
STEREO R
BU
S
1
B
US2
B
US3
BU
S
4
BU
S
5
BU
S
6
BU
S
7
B
US8
TO INPUT PATCH
PAN
BUS to STEREO
LEVEL
ON
BUS 1(...8)
BUS 1(...8)
82
Входные каналы
ИЗМЕРИТЕЛЬ ИЗМЕРИТЕЛЬ
Снижение усиления Измеритель выхода
КОМПРЕ-
ССОР
АТТЕ-
НЮА-
ТОР
4-ПОЛОСНЫЙ
ЭКВАЛАЙЗЕР
УРОВЕНЬ
БАЛАНС
ЗАДЕРЖКА
ВЫХОДА
ВЫХ
ОДНОЕ С
ОЕ
ДИНЕНИЕ
ИЗМЕРИТЕЛЬ
ИЗМЕРИТЕЛЬ
Примечание: Вы также можете спаривать соседние нечетные-четные шины (в
таком порядке) для получения стерео-эффекта (см. стр. 89).
Примечание: По умолчанию, каналы 1–8 и 9–16 слотов 1 и 2 подключены к вы-
ходным шинам 1–8. Однако Вы можете изменять эту настройку на странице
Output Patch.
(УРОВЕНЬ)
(ИЗМЕРИТЕЛЬ УРОВНЯ СИГНАЛА)
