DM 1000 Версия 2 — Руководство пользователя
INPUT
8
9
COAXIAL
AES/EBU
2
2TR IN
DIGITAL
1
2TR D1
2TR D2
COAXIAL
AES/EBU
2
1
54
Порт аналогового и цифрового ввода-вывода

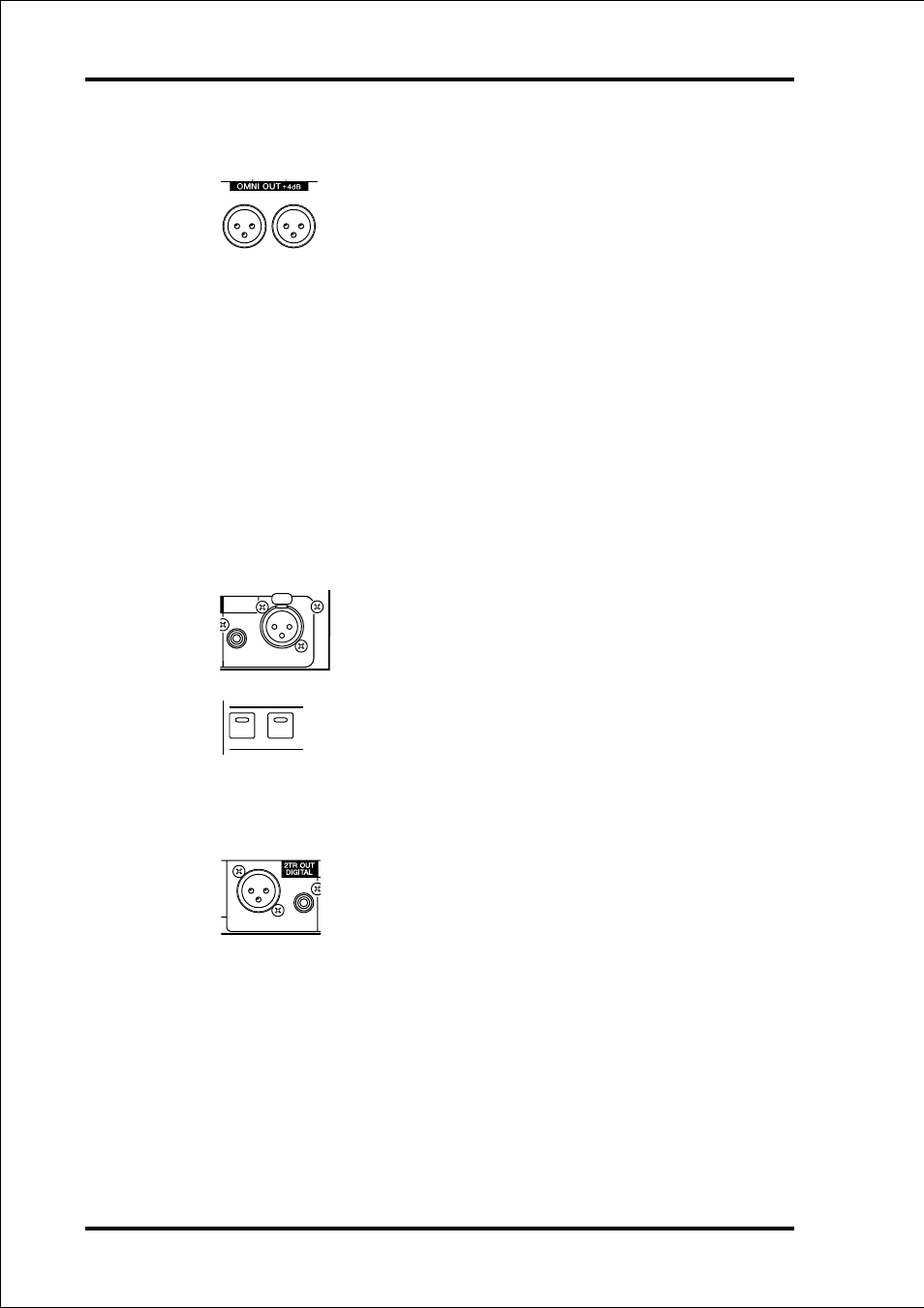

Выходные порты Omni
• Коннекторы OMNI OUT 1-12
На задней панели микшера DM1000 расположены выходные кон-
некторы OMNI 1-12 для подключения таких линейных источников
сигнала, как система контроля, ведущее устройство записи, вне-
шний процессор эффектов. Коннекторы OMNI OUT представляют
собой сбалансированные гнезда XLR-3-32 с номинальным уровнем
выходного сигнала +4 дБ.
Эти выходы можно соединить с выходными шинами и с прямым
выходом (Direct Out) входного канала (см. стр. 113 для получения
дополнительной информации о направлении сигнала выходов
Omni).
Цифровые входы и выходы
На задней панели пульта DM1000 имеются порты цифрового ввода и вывода, через кото-
рые подсоединяются внешние цифровые устройства. На эти порты может направляться
любой сигнал.
Вы также можете добавить аналоговые и цифровые порты ввода-вывода, установив до-
полнительные платы ввода-вывода в слоты 1 и 2.
Коннекторы цифрового ввода-вывода
• Коннектор 2TR IN DIGITAL
Через данный коннектор подается сигнал с устройства записи на цифровую ленту,
другого цифрового устройства записи с 2 дорожками или устройства цифровой звуко-
записи потребительского формата.
2TR IN DIGITAL 1 представляет собой коннектор типа XLR-3-31;
на данный коннектор подается цифровая звукозапись формата
AES/EBU.
2TR IN DIGITAL 2 представляет собой звуковой штекер RCA и
принимает цифровую звукозапись потребительского формата
(IEC-60958).
Входные сигналы этих коннекторов можно направлять на любой
входной канал (см. стр. 114). Также данные каналы контролиру-
ются через главный монитор с помощью кнопок MONITOR [2TR
D1] и [2TR D2].
• Коннектор 2TR OUT DIGITAL
Через данный коннектор сигнал выводится на устройство записи на цифровую ленту,
другое цифровое устройство записи с 2 дорожками или устройство цифровой звукоза-
писи потребительского формата.
2TR OUT DIGITAL 1 представляет собой коннектор типа XLR-3-
32; данный коннектор выводит цифровую звукозапись формата
AES/EBU.
2TR OUT DIGITAL 2 представляет собой звуковой штекер RCA и
выводит цифровую звукозапись потребительского формата (IEC-
60958).
Выходной сигнал можно направлять на выходные шины и прямой
выход входного канала (см. стр. 114).
СЛОТ 1-2
В данные слоты устанавливаются дополнительные платы ввода-вывода mini-
YGDAI (общий интерфейс цифровой звукозаписи Yamaha). Через данные платы
происходит преобразование сигнала из аналогового в цифровой и обратно; также
в данных платах имеются различные аналоговые опции ввода-вывода и цифровые
интерфейсы ввода-вывода всех популярных форматов, включая AES/EBU, ADAT и
Tascam. Входной сигнал данных коннекторов можно направлять на любые вход-
ные каналы или входы Insert (см. стр. 110).
Выходной сигнал платы можно направлять на выходные шины и прямой выход
входного канала (см. стр. 115).
