DM 1000 Версия 2 — Руководство пользователя
Rack angle bracket
Side of Meter Bridge
Приложение: Дополнительное оборудование
306
Монтаж MB1000 в стойку с использованием стоечных угловых скоб
Вы можете смонтировать в стойку измерительный мост MB1000, используя сто-
ечные угловые скобы, входящие в его комплект.
1. Снимите MB1000 с DM1000. Также снимите боковые панели SP1000, если
она прикреплены.

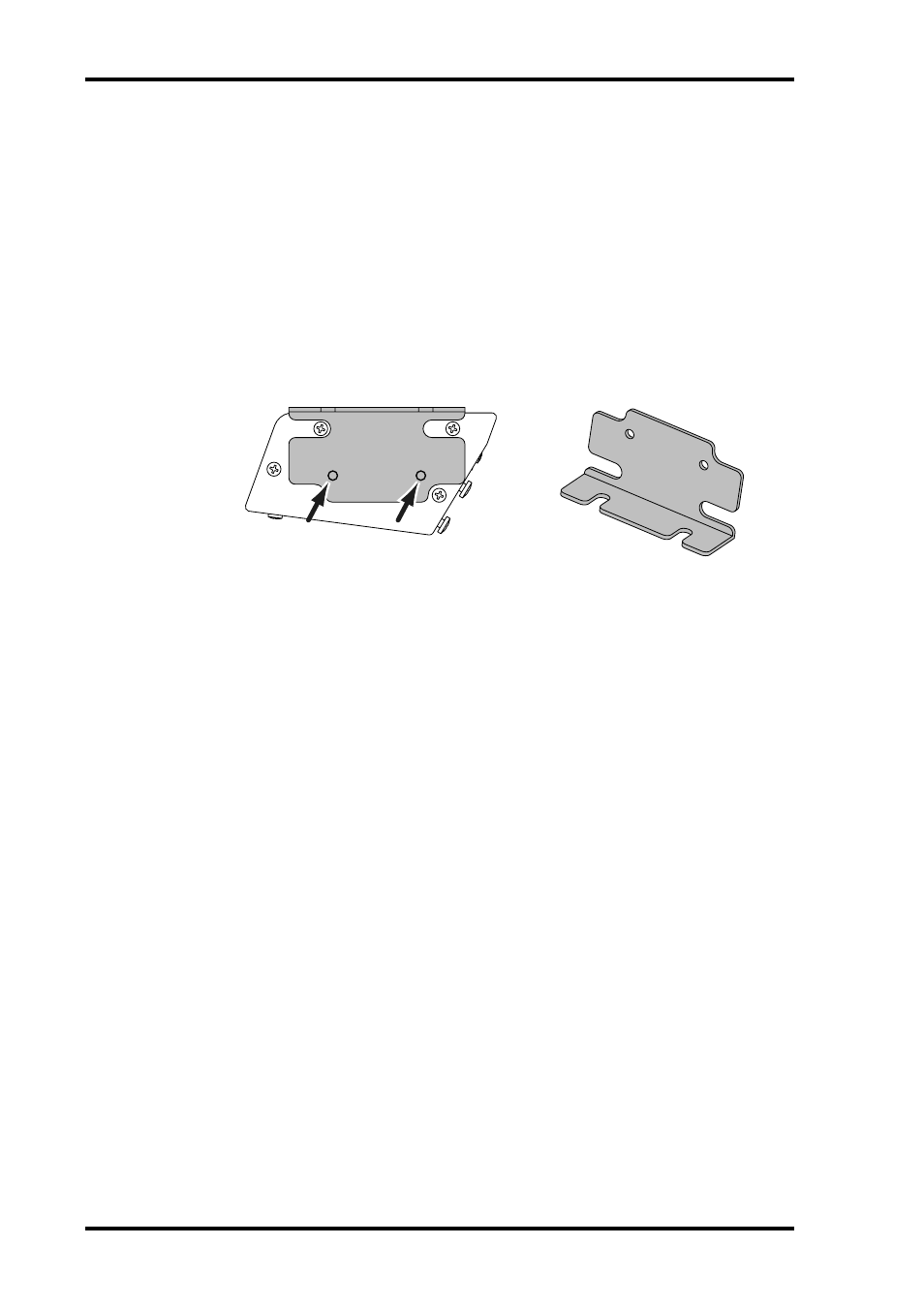

2. Держите одну стоечную скобу сбоку измерительного моста, так чтобы ее
петля выступала сбоку, и выровняйте два отверстия на скобах с отверстия-
ми сбоку измерительного моста, как показано на рис. ниже.
3. Прикрутите скобу винтами, входящими в комплект измерительного моста.
4. Таким же образом прикрутите другую скобу с другой стороны MB1000.
Боковая часть измерительного моста
Стоечная угловая скоба
