Подключение и установка
По
дк
лю
чение и у
ст
ановк
а
Если у внешних устройств нет коннекторов выхода и входа синхронизирующе-
го импульса, можно использовать информацию тактового генератора, включен-
ную в сигналы цифровой звукозаписи. В этом случае сигналы цифровой звуко-
записи и сигналы синхронизирующего импульса передаются через гнезда 2TR
OUT DIGITAL (выход) и 2TR IN DIGITAL (вход) или через платы цифрового
ввода-вывода, установленные в слотах задней панели.
Выбор источника синхронизирующего импульса
Для цифрового подключения микшера DM1000 к внешним устройствам
необходимо определить источник синхронизирующего импульса для сис-
темы. Для этого выполните нижеприведенные операции.
Примечание: При изменении настроек синхронизирующего импульса на
любом устройстве в системе цифровой звукозаписи, некоторые устройс-
тва могут выдать шум из-за того, что их вывели из синхронизации.
Прежде, чем менять настройки синхронизирующего импульса, убеди-
тесь, что Вы выключили контролирующее устройство.
1 Нажмите кнопку DISPLAY ACCESS [DIO], а затем – кнопку [F1] (WORD CLOCK).
Появится страница Word Сlock. На ней можно увидеть текущее состояние
синхронизации входных сигналов в каждом слоте и коннекторе.

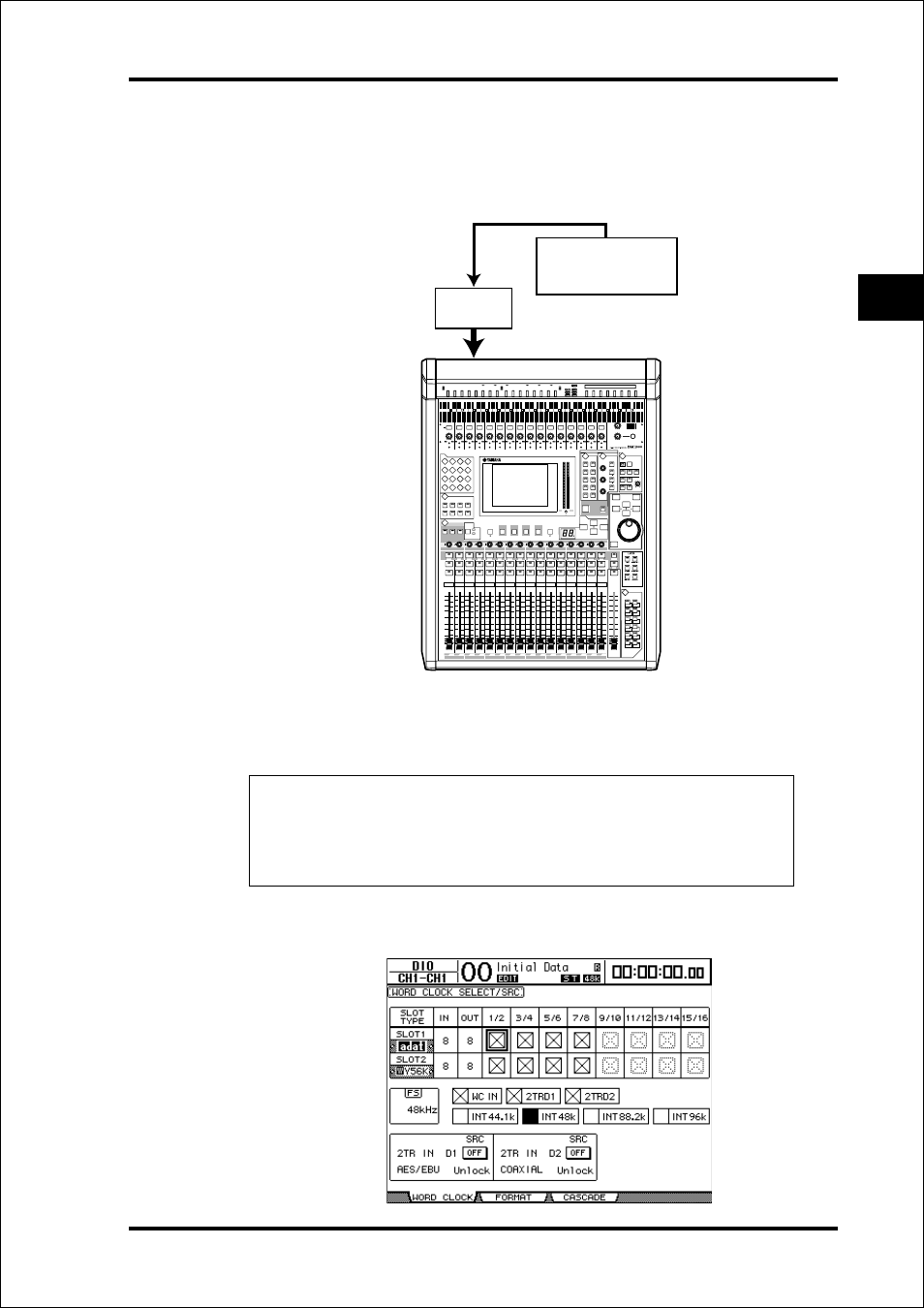

Цифровой аудиосигнал
Сигнал синхронизирующего
импульса
Внешнее устройство
Внешняя
плата
ввода-
