DM 1000 Версия 2 — Руководство пользователя
7
OUTPUT P
A
TCH
OUTPUT
DELAY
INSERT INSERT
STEREO L
ON
COMP
INSERT
Same as stereo master L
STEREO R
STEREO L STEREO R B
US1
B
US2
B
US3
B
US4
B
US5
B
US6
B
US7
B
US8
81 Выходные шины
Вых
о
дные шины
7 Выходные шины
В данной главе описывается, каким образом можно настроить параметры стерео-
выхода и выходные шины пульта DM1000.
О стереовыходе
Блок стереовыхода получает сигналы входного канала и выходных шин 1-8, мик-
ширует их в два канала, обрабатывает их, используя встроенный эквалайзер, ком-
прессор и т.п., а затем направляет на выходные коннекторы двух каналов. Следую-

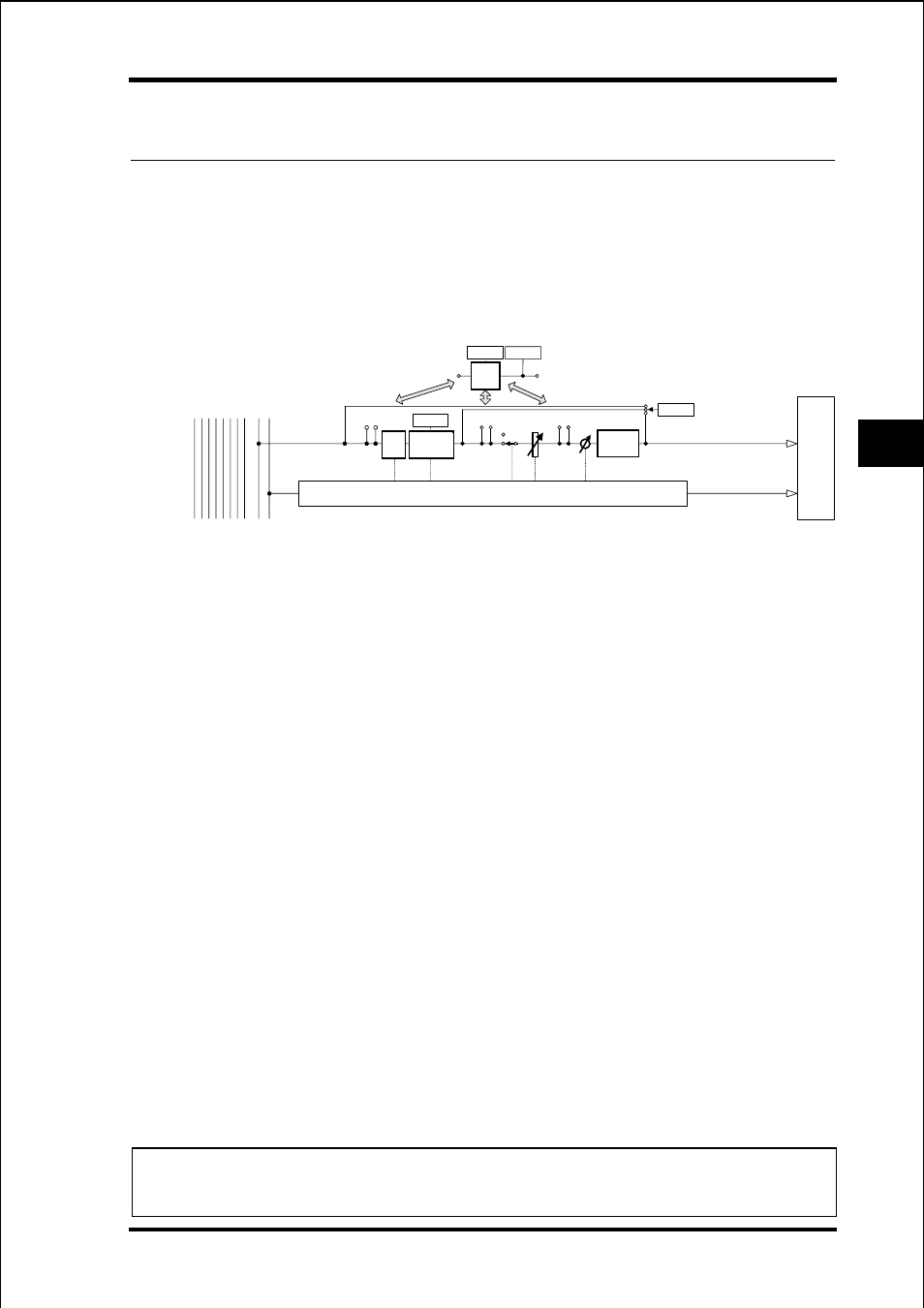

щая схема иллюстрирует поток сигналов стереовыхода.
ИЗМЕРИТЕЛЬ ИЗМЕРИТЕЛЬ
Снижение усиления Измеритель выхода
КОМПРЕ-
ССОР
АТТЕ-
НЮА-
ТОР
4-ПОЛОСНЫЙ
ЭКВАЛАЙЗЕР
УРОВЕНЬ БАЛАНС
ЗАДЕРЖКА
ВЫХОДА
Аналогично ведущему стереосигналу лев. Канала
ВЫХ
ОДНОЕ С
ОЕ
ДИНЕНИЕ
• INSERT
Данный блок позволяет направлять сигналы стереовыхода на внешние устройства через
встроенные коннекторы или платы ввода-вывода или же вставлять процессоры внутренних
эффектов.
• ATT (аттенюатор)
Данный блок позволяет уменьшать или увеличивать уровень сигналов, которые вводятся в
эквалайзер.
Аттенюатор не допускает ограничения обработанных эквалайзером сигналов или исправляет
слишком низкий уровень сигналов.
• 4 BAND EQ (4-полосный эквалайзер)
Параметрический эквалайзер имеет четыре полосы (HIGH (высокие частоты), HIGH-MID
(верхний диапазон СЧ), LOW-MID (нижний диапазон СЧ), и LOW (низкие частоты)).
• COMP (компрессор)
Данный динамический процессор может использоваться в качестве компрессора, модуля рас-
ширения или ограничителя. Компрессор может быть расположен перед эквалайзером, перед
фейдером [STEREO], или после фейдера [STEREO].
• ON (включение/выключение)
Данная кнопка включает стереовыход или отключает его.
• LEVEL (УРОВЕНЬ)
Регулятор уровня сигнала [STEREO] регулирует уровни выходного сигнала стереовыхода.
• Balance (баланс)
Данный блок позволяет регулировать уровень баланса левого и правого каналов стереовыхо-
да.
• OUTPUT DELAY (Задержка выхода)
Данный блок задерживает выходные сигналы. В первую очередь, задержка используется для
точной настройки тактового сигнала.
• METER (ИЗМЕРИТЕЛЬ УРОВНЯ СИГНАЛА)
Данный блок позволяет выставить положение измерителя уровня сигналов, которые отобража-
ются на странице Meter или на измерителе стерео, расположенном в правой части экрана (более
подробную информацию о выборе положения измерителя уровня сигнала см. на стр. 39).
Примечание: По умолчанию сигналы стереовыхода передаются на выходы OMNI 9–10.
Однако Вы можете направить эти сигналы на другие выходные коннекторы или платы
ввода-вывода, используя страницы Output Patch.
