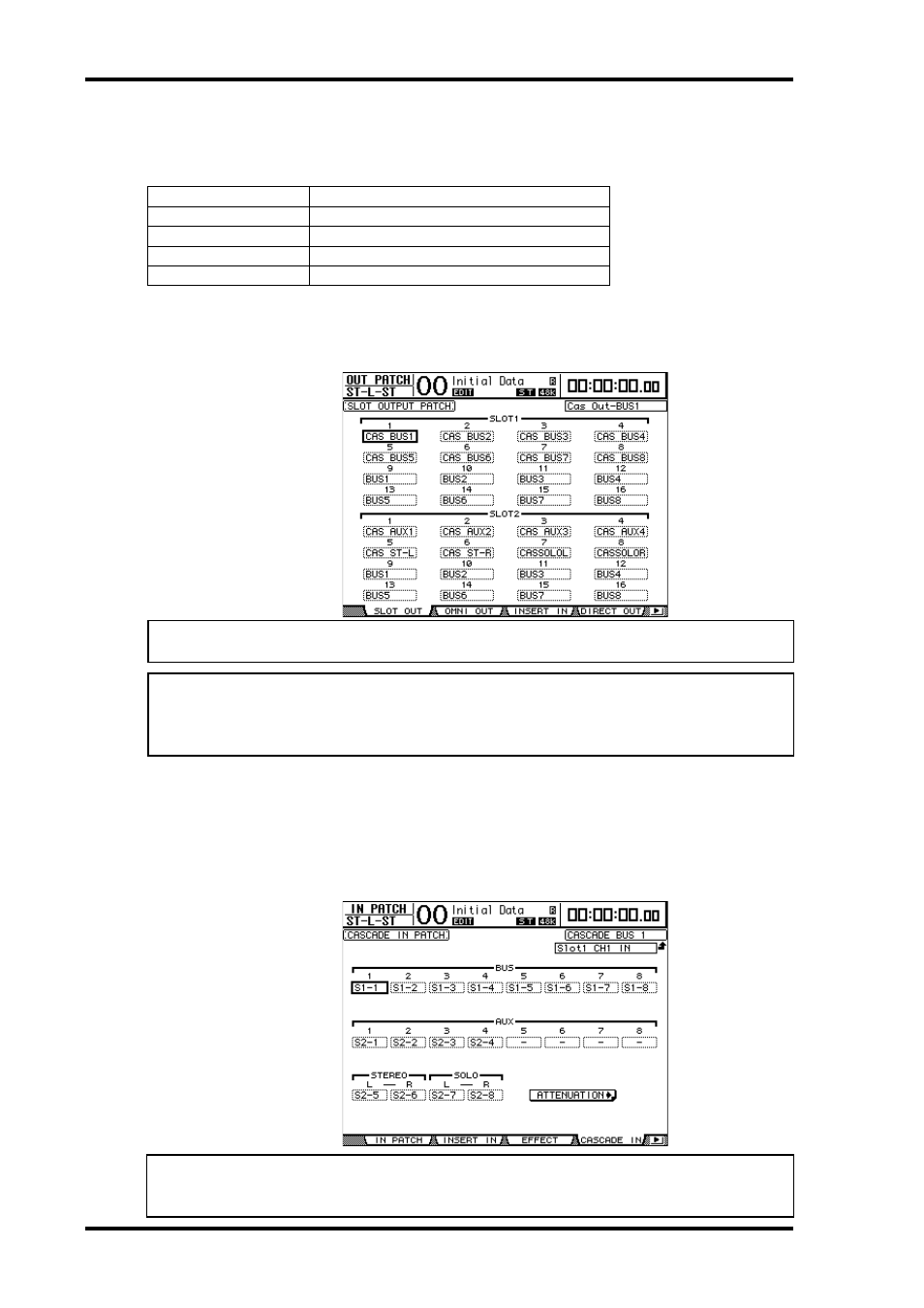

DM 1000 Версия 2 — Руководство пользователя
284
Другие функции
4 Начинайте передачу сигналов шины на каналы слота, используемые для
каскадного соединения.
• Возможна отправка следующих сигналов:
Опции Описание
CAS BUS1–BUS8
Каскадные выходные шины 1-8
CAS AUX1–AUX8
Каскадные выходы Дополнительных шин 1-8
CAS ST-L, CAS ST-R
Каскадные выходные шины Stereo L & R
CASSOLOL, CASSOLOR
Каскадные выходные шины Solo L & R
Следующая страница дисплея показывает пример интеграции шины 1-8, дополнитель-
ных посылов 1-4, шины Stereo и шины Solo с помощью 8-канальных плат цифрового
ввода-вывода (таких как MY8-AT).
Примечание: Передача может меняться в зависимости от типа и количества шин,
используемых при каскадном соединении.
Примечание: Поскольку количество доступных каналов на цифровых платах ввода-
вывода ограничено, в данном примере каскадируются только дополнительные посылы
1-4. При использовании 16-канальной цифровой платы ввода-вывода (такой как MY16-
AT) возможно каскадирование всех шин.
5 На главном устройстве многократно нажимайте кнопку DISPLAY ACCESS [INPUT
PATCH], пока не появится страница "In Patch | Cascade".
6 На главном устройстве выберите входные каналы, на которые передавались
сигналы шины с подчиненного устройства.
Следующая дисплейная страница является примером получения сигналов шин 1-8, До-
полнительных посылов 1-4, Шины Stereo и Шины Solo с помощью 8-канальных цифро-
вых плат ввода-вывода (таких как MY8-AT).
Примечание: Убедитесь, сигналы шин ведомого устройства передаются на такие же
шины ведущего устройства. Ошибочная передача приведет к неверному каскадному
соединению.
