Панель управления
Панель управ
ления и задняя панель

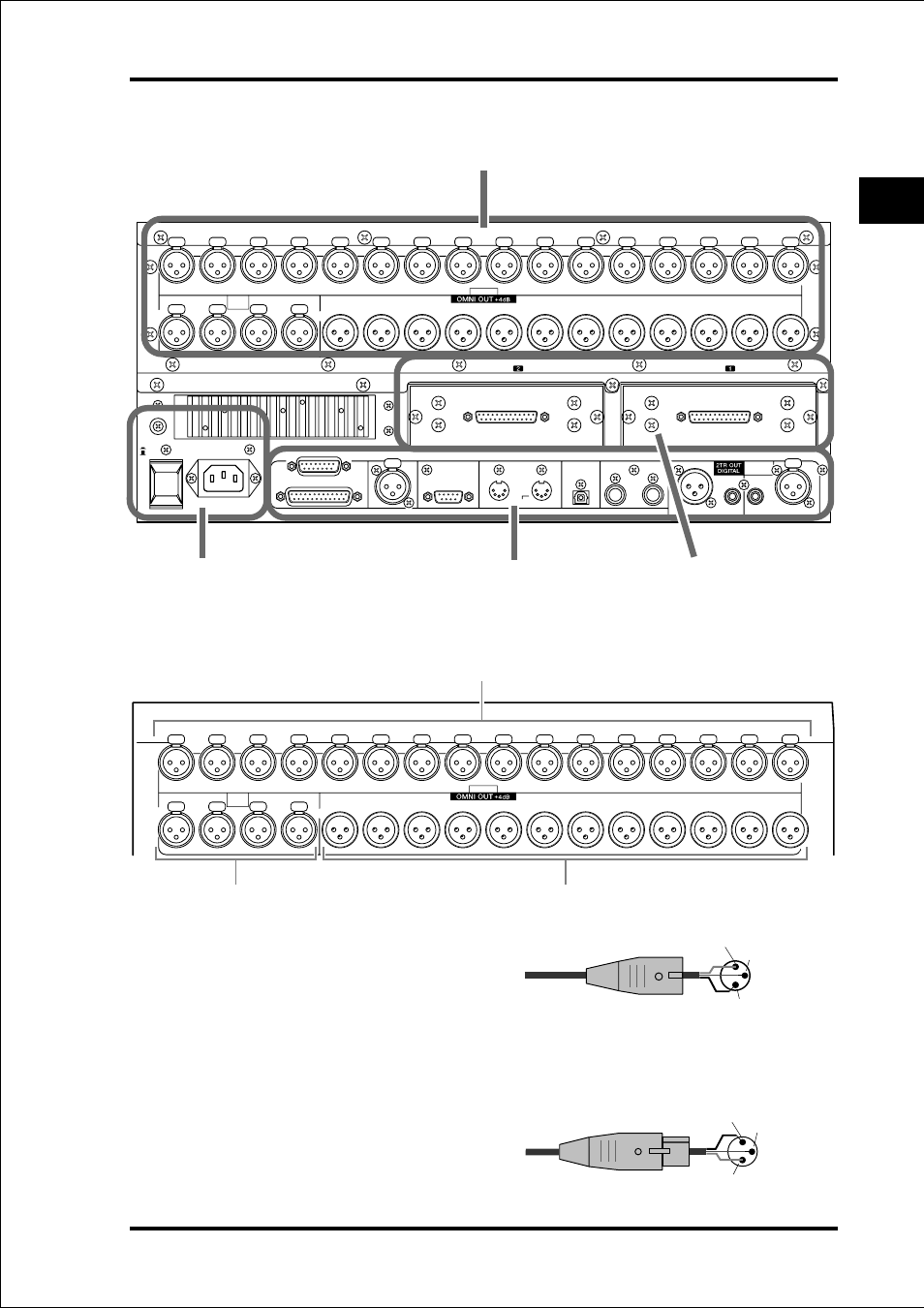

Задняя панель
Блок аналого-цифрового входа/выхода (стр. 25)
Коннекторы электропитания (стр. 27)
Блок цифрового входа/выхода
и кодеров (стр. 26)
Блок слотов (стр. 26)
Блок входа/выхода АЦ
Коннекторы INPUT 1-16
Данные сбалансированные коннекторы XLR-
3-31 могут принимать сигнал с микрофона
и с линии. Номинальный уровень сигнала
колеблется от -60 дБ до +4 дБ.
Коннекторы OMNI IN 1-4
Данные сбалансированные коннекторы XLR-
3-31 могут принимать сигнал с линии. Номи-
нальный уровень сигнала составляет +4 дБ.
Коннекторы OMNI OUT 1-4
Данные сбалансированные коннекторы
XLR-3-32 могут передавать сигнал на любые
шины и прямой выход (Direct Out). Номи-
нальный уровень сигнала составляет +4 дБ.
Male XLR plug (штепсельная
вилка XLR)
1 (основание)
3 (холодный)
2 (горячий)
2 (горячий)
3 (холодный)
1 (основание)
Female XLR plug (гнездовой
штекер XLR)
