DM 1000 Версия 2 — Руководство пользователя
5
INPUT
8
9
OMNI
IN
2
3
ON
OFF
+48V
1
20dB
1
PAD
-16
-60
GAIN
PEAK
SIGNAL
53
Порт аналогового и цифрового ввода-вывода
Пор
т ана
лог
овог
о и цифровог
о вво
да-выво
да
5 Порт аналогового и цифрового ввода-вывода
В этой главе описываются аналоговые и цифровые порты ввода-вывода
микшера DM1000, а также основные операции по использованию порта
цифрового ввода-вывода.
Аналоговые входы и выходы
Блок ввода аналоговых и цифровых сигналов (вход АЦ)
На задней панели микшера DM1000 находятся порты ввода 1-16, через
которые подключаются микрофоны и линейные источники сигнала, и
порты OMNI IN, через которые подключаются линейные источники сиг-
нала. На входящий сигнал в этих портах можно установить соединение
с входными каналами (дополнительная информация об использовании
патчей (соединений) для входных каналов приведена на стр. 109).

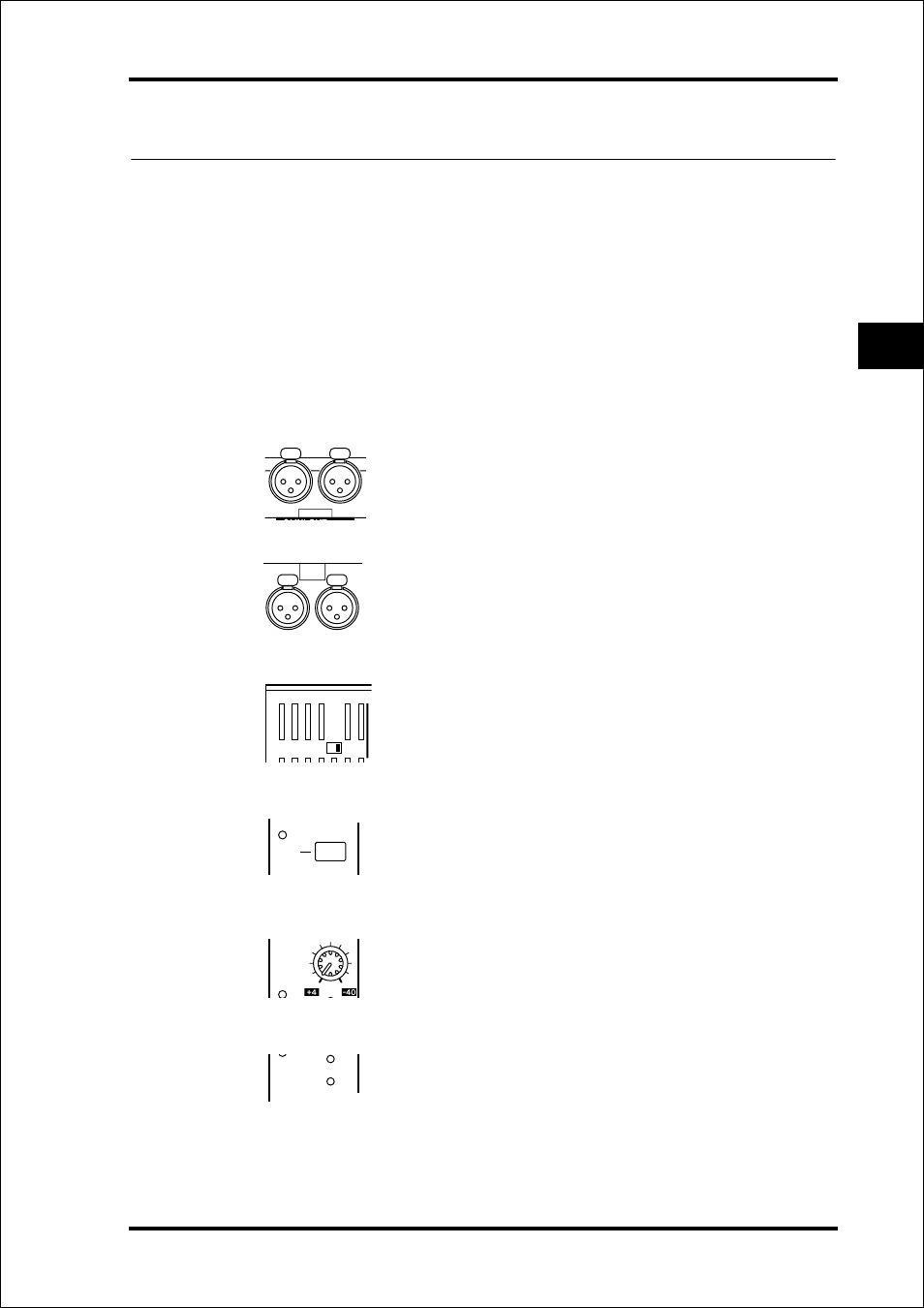

• Коннекторы INPUT 1-16
Через данные сбалансированные коннекторы XLR-
3-31 принимаются сигналы с микрофона и с линии.
Номинальный входной диапазон составляет от -60
дБ до +4 дБ.
• Коннекторы OMNI IN 1-4
Через данные сбалансированные коннекторы XLR-
3-31 принимаются сигналы с линии. Номинальный
уровень сигнала составляет +4 дБ.
• Фантомное питание
Во входах 1 - 16 имеется переключаемый режим
фантомного питания +48В, который используется
с микрофонами конденсаторного типа и директ-
боксами. Включается и выключается данный режим
с помощью индивидуальных выключателей +48В
[ON/OFF] для каждого канала.
• Выключатели PAD
Во входных портах 1 - 16 имеются фиксированные атте-
нюаторы, которые уменьшают входящий сигнал на 20 дБ.
• Регуляторы GAIN
Во входных портах 1 - 16 имеются вращающиеся ко-
деры усиления, которые настраивают пороговый уро-
вень обнаружения сигнала. Данный уровень колеблет-
ся от +4 дБ до -40 дБ при включенном аттенюаторе и
от -16 дБ до -60 дБ при выключенном аттенюаторе.
• Индикаторы PEAK и SIGNAL
Индикаторы SIGNAL загораются при уровне входя-
щего сигнала на 20 дБ ниже номинального уровня.
Индикаторы PEAK загораются при уровне входяще-
го сигнала на 3 дБ до отсечения.
