Входные каналы
Использование стереомикрофона MS
Система MS – это тип стереозаписи, в котором используется два микрофона;
моно-направленный M (средний) и двунаправленный S (боковой) микрофоны.
Микрофон типа M улавливает основные сигналы, а микрофон типа S улавливает
направленные сигналы. Эти два сигнала декодируются посредством суммирова-
ния (M плюс S) и вычитания (M минус S), и записываются в каналы L и R.
Микрофон MS – это, как правило, стереомикрофон, который имеет как фун-
кцию M, так и функцию S. Микрофон MS следует использовать следующим
образом:
2 Нажимайте кнопку [PAIR/GROUP] до тех пор, пока на экране не появится
страница Pair/Group | Input.
3 Включите кнопку MS для каналов, к которым подключен микрофон MS.
Два канала автоматически объединяются в пару, и включается режим MS
Decoding. При включенном режиме MS Decoding, фейдеры и кодеры (парамет-
ры панорамирования) функционируют следующим образом:
• Фейдеры нечетных каналов: уровень M (контролирует уровень звука)
• Кодеры нечетных каналов: баланс ML/MR
• Фейдеры четных каналов: уровень S (контролирует левое и правое направле-
ние рассеивания)
• Кодеры четных каналов: баланс SL/SR
4 Для регулировки уровня сигнала и баланса микрофона MS используйте
фейдеры и кодеры.
Когда сигналы направляются на спаренные шины или шину стерео, сумма
сигналов (ML плюс SL) направляется на шину с нечетным номером, а разница
сигналов (ML минус SL) направляется на шину с четным номером.

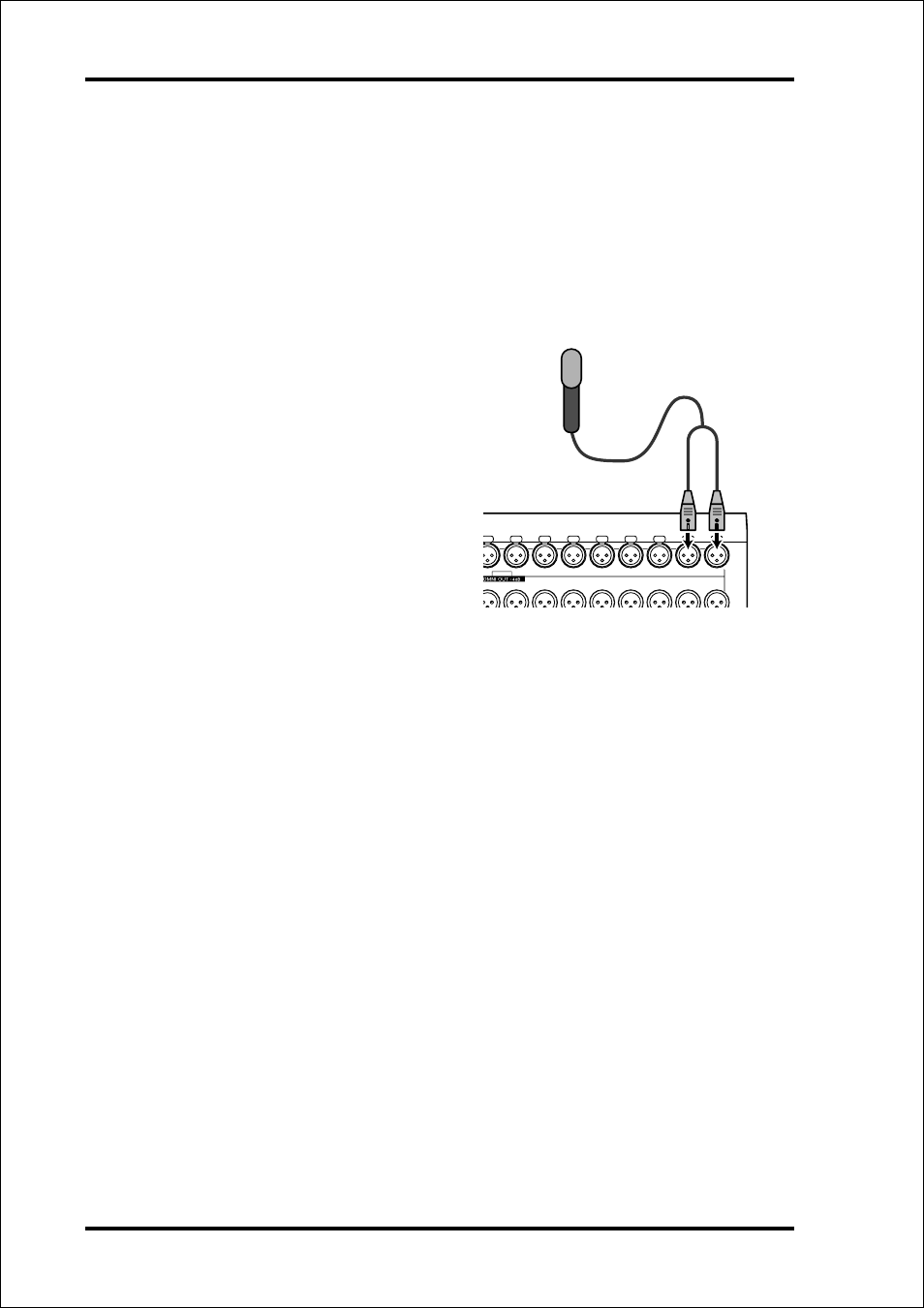

Микрофон MS
Коннектор L
Коннектор R
1 Подключите коннектор L
микрофона MS к входному
гнезду нечетного канала, а кон-
нектор R – к входному гнезду
четного канала.
Сигналы с микрофона MS посту-
пают на коннекторы L (лев). и R
(прав).. Для того чтобы исполь-
зовать микрофон MS при работе
с пультом DM1000, подключите
коннектор L к входному гнезду
нечетного входного канала, а
коннектор R – к входному гнезду
спаренного канала.
