DM 1000 Версия 2 — Руководство пользователя

1

50

Подключение и установка

2D2L & 2D2R: 2TR DIGITAL IN 2 (лев./прав).
BUS1-8: Выходная шина 1-8
AUX1-8: Дополнительные порты 1-8

2 С помощью кнопок управления подведите курсор к полю параметра (

)

соединения, для которого Вы хотите изменить назначение, и ручкой уста-
новки параметров или кнопками [INC]/[DEC] выберите нужное значение.

3 Нажмите [ENTER] и подтвердите изменения.

Примечание:
• По умолчанию для выбора источника входного канала можно также использо-
вать кодеры. С помощью кодеров можно отобразить страницу In Patch/In Patch
и выбрать источник. Для подтверждения изменений нажмите кнопку кодера.
• Для восстановления заданных по умолчанию соединений загрузите файл памя-
ти Input Patch #00 (см. стр. 176).

Соединение портов выходов Omni

По умолчанию выходы Omni соединяются следующим образом:
• Коннекторы OMNI OUT 1-8: Дополнительные посылы 1-8
• Коннекторы OMNI OUT 9-10: Стереошина
• Коннекторы OMNI OUT 11-12: Монитор аппаратной
Следуйте нижеуказанным инструкциям для того, чтобы просмотреть или внести
изменения в патчи.

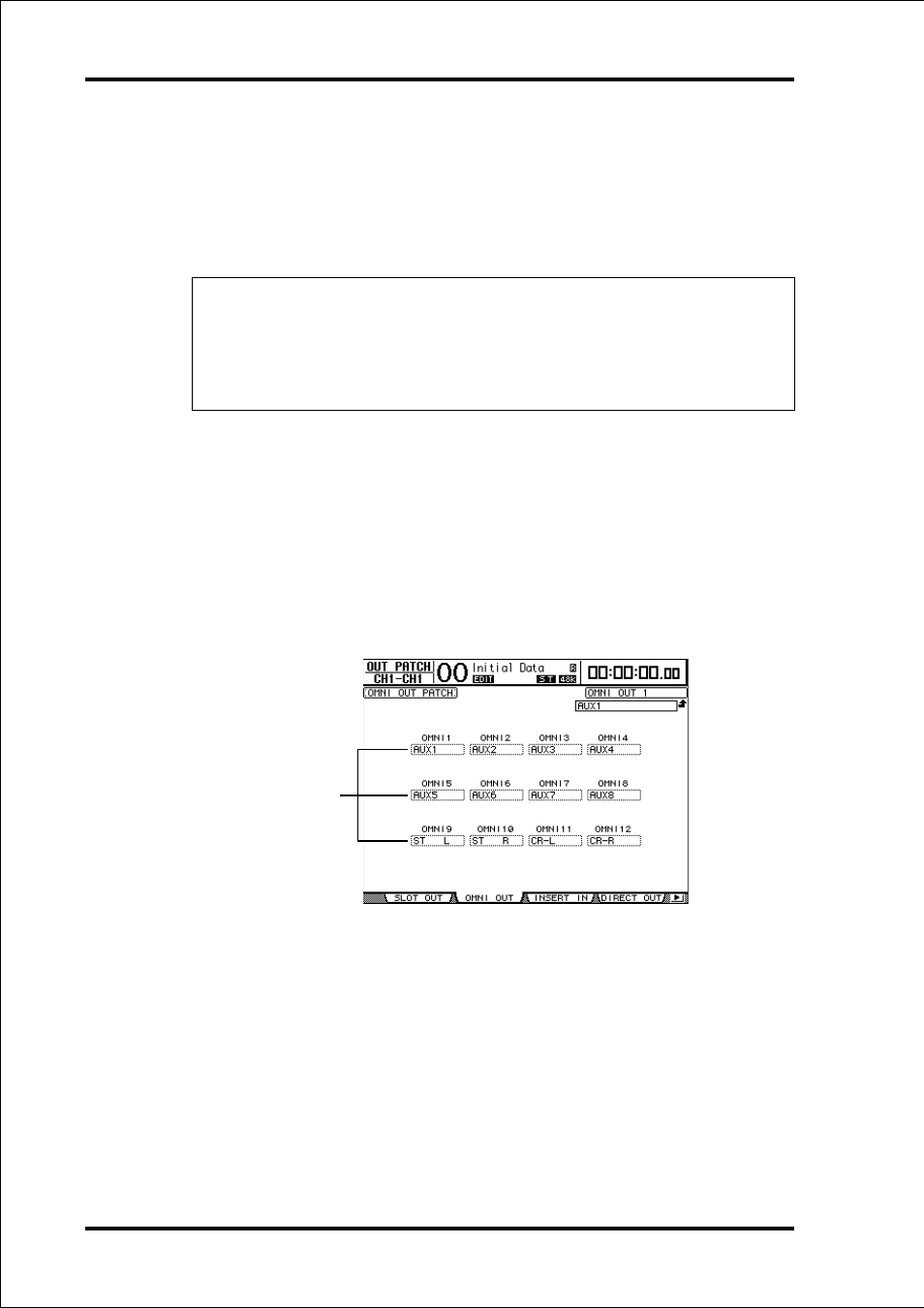

1 Нажмите кнопку DISPLAY ACCESS [INPUT PATCH] несколько раз до

появления следующей страницы.

Под номерами каналов в полях параметра (

) указаны сигналы, в данный

момент, направляемые на коннекторы OMNI OUT. Ниже описаны индикаторы
параметров:
• - Без назначения
BUS1-BUS8: Сигналы шины 1-8
AUX1-AUX8: Сигналы дополнительного посыла 1-8
С-L/R: Сигналы стереошины
INS CH1-INS CH48: выходы Insert входных каналов 1-48
INS BUS1-INS BUS8: Выходы Insert шин 1-8
INS AUX1-INS AUX8: Выходы Insert дополнительных посылов--- 1-8
INS ST-L/ST-R: Выходы Insert стереошины
