DM 1000 Версия 2 — Руководство пользователя
110
1
1
2
Входные и выходные соединения
Установка входных соединений с дисплея

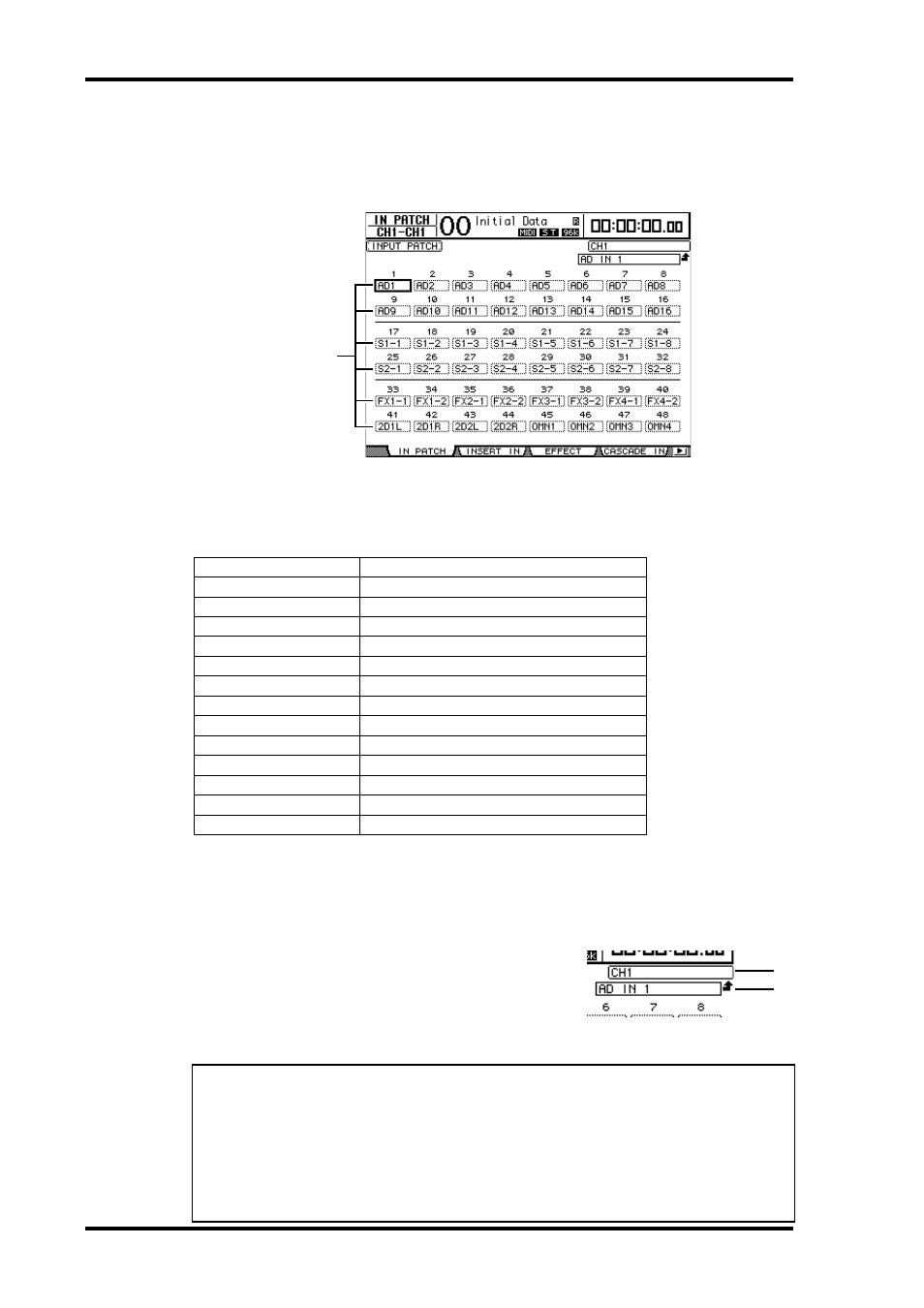

1 В меню Display Access последовательно нажимайте кнопку [input patch] ,
пока не появится страница IN PATCH | In patch.
Входы и каналы слотов, уже подсоединенные ко входным каналам, указаны в
блоке параметров (Parameter Box) (
) снизу от номеров каналов. Индикаторы
параметров представлены в таблице:
Значение параметра
Описание
-
Нет подключения
AD1-AD16
Входные коннекторы 1-16
OMNI1- OMNI4
Коннекторы OMNI IN 1-4
S1-S116
Каналы 1-16 гнезда 1
S2-S216
Каналы 1-16 гнезда 2
FX1-1 – FX1-8
Выходы 1-8 внутреннего процессора 1
FX2-1 – FX2-2
Выходы 1 и 2 внутреннего процессора 2
FX3-1 – FX3-2
Выходы 1 и 2 внутреннего процессора 3
FX4-1 – FX4-2
Выходы 1 и 2 внутреннего процессора 4
2D1L & 2D1R
2TR Digital IN 1 (L/R)
2D2L & 2D2R
2TR Digital IN 2 (L/R)
BUS 1-8
Выходные шины 1-8
AUX1-8
Дополнительные выходы 1-8
2 Для изменения соединения подведите курсор к параметру входного
соединения который необходимо изменить, поверните ручку установки
параметров или используйте кнопки [INC]/[DEC].
Длинное имя выбранного канала показано в правом
верхнем углу экрана (
). Снизу от названия канала
показано длинное имя выбранного входа/канала
слота (
) (дополнительная информация по измене-
нию имен каналов приведена на стр. 79 и 265).
3 Для подтверждения изменений нажмите [ENTER].
Примечание:
- Входные сигналы могут быть присоединены к нескольким входным каналам.
- Установки входных соединений (Input patch) могут быть сохранены в библио-
теку входных соединений (Input patch library). Для более детальной информации
обращайтесь к главе 15 "Библиотеки" на стр. 173.
- Количество выходов процессора внутренних эффектов №1 различается в зави-
симости от выбранной программы (информация о программах эффектов пред-
ставлена на стр. 155).
