DM 1000 Версия 2 — Руководство пользователя
112
Входные и выходные соединения
Выходное соединение
Коннектор OMNI Out 1
Коннектор OMNI Out 2
Коннектор OMNI Out 3
Коннектор OMNI Out 4
Коннектор OMNI Out 5
Коннектор OMNI Out 6
Коннектор OMNI Out 7
Коннектор OMNI Out 8
Стерео выход L
Стерео выход R
Выход AUX 1
Выход AUX 2
Выход AUX 3
Выход AUX 4
Выход AUX 5
Выход AUX 6
Выходные соединения
Сигналы DM1000 со стереовыхода (Stereo Out), выходных шин 1-8, дополнительных
выходов (Aux Out) 1-8 могут быть направлены на любые выходы и слот-каналы.

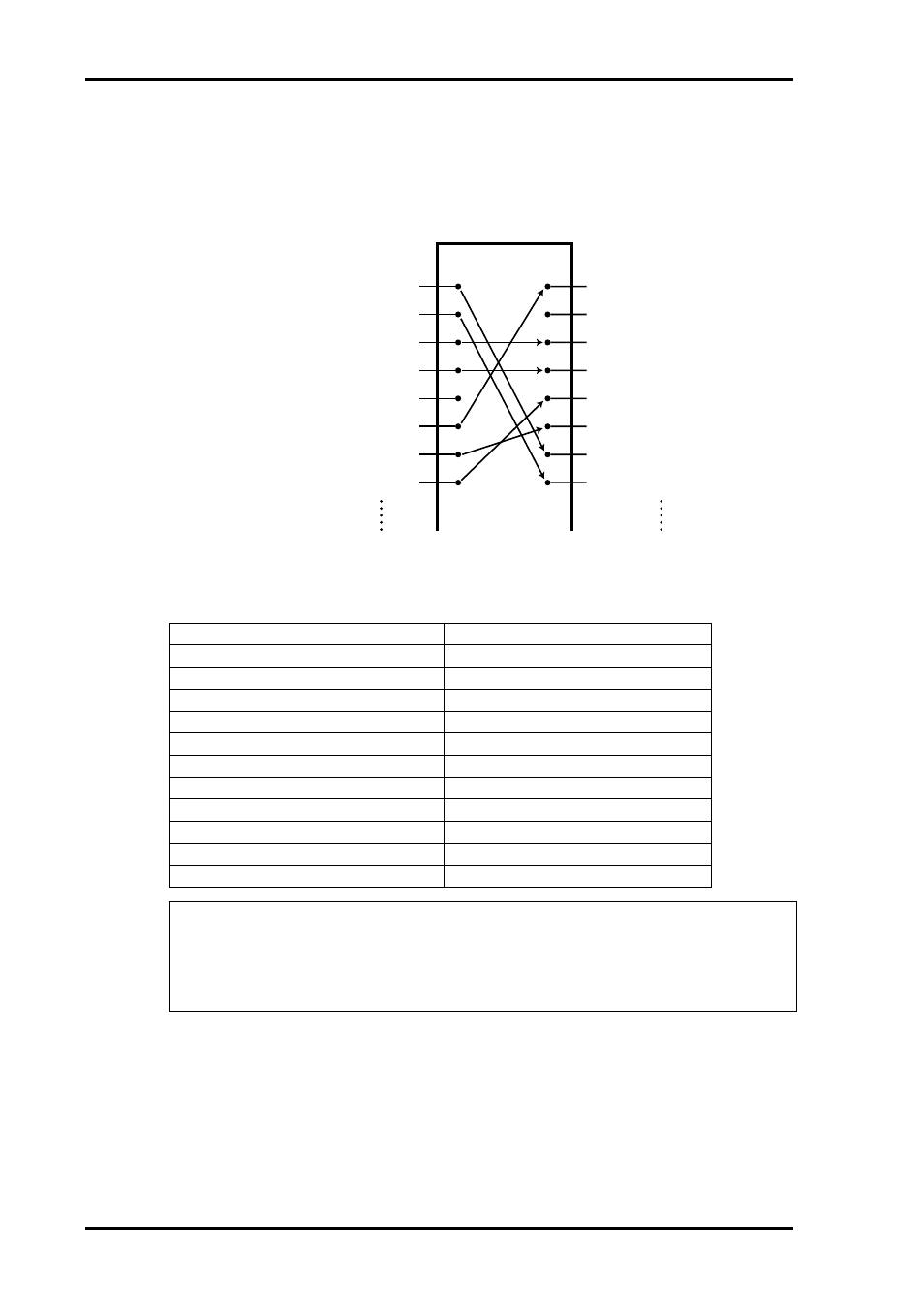

Пример соединения:
По умолчанию установлены следующие направления сигналов к выходным и слот-
каналам.
Выходные коннекторы и слот-каналы
Поток сигналов
Коннекторы OMNI OUT 1-8
Дополнительные выходы (Aux outs) 1-8
Коннекторы OMNI OUT 9-10
Стереовыход лев. и прав.
Коннекторы OMNI OUT 11-12
Аппаратный монитор лев. и прав.
Каналы 1-8 слота 1
Выходные шины 1-8
Каналы 9-16 слота 1
Выходные шины 1-8
Каналы 1-8 слота 2
Выходные шины 1-8
Каналы 9-16 слота 2
Выходные шины 1-8
2TR OUT DIGITAL 1 (L)
Стереовыход (Stereo out) лев.
2TR OUT DIGITAL 1 (R)
Стереовыход (Stereo out) прав.
2TR OUT DIGITAL 2 (L)
Стереовыход (Stereo out) лев.
2TR OUT DIGITAL 2 (R)
Стереовыход (Stereo out) прав.
При необходимости соединения могут быть изменены. Процедура установки соеди-
нений к выходам изменяется в зависимости от выходных коннекторов и слотов.
Примечание:
- Выходные сигналы могут быть направлены на несколько выходных и слот-каналов.
- Установки выходных соединений могут быть сохранены в библиотеку выходных
соединений. Для более детальной информации обращайтесь к главе 15 "Библиотеки"
на странице 173.
