DM 1000 Версия 2 — Руководство пользователя
2
EQUALIZER
LOW
HIGH
GAIN
Q
FREQUENCY
LOW MID
HIGH MID
ROUTING
1
2
3
4
5
6
7
8
STEREO
DIRECT
DISPLAY
DISPLAY
SELECTED CHANNEL
GRAB
2
1
5
6
J
7
8
9
K
M
N
3
L
4
21
Панель управления
Панель управ
ления и задняя панель

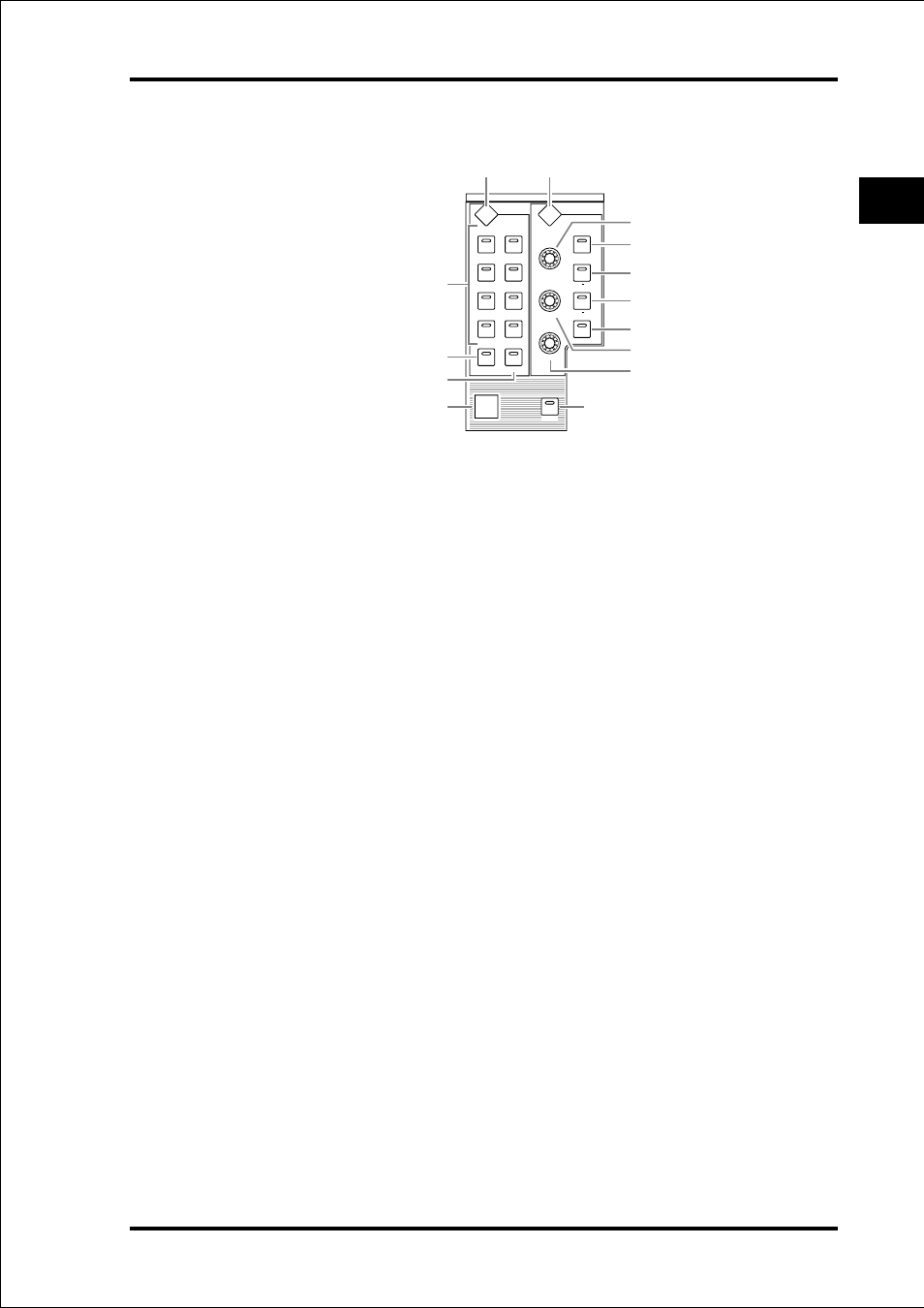

Блок SELECTED CHANNEL (ВЫБРАННЫЙ КАНАЛ)
Кнопка ROUTING [DISPLAY]
Отображает страницу адресации, на которой можно направить выбранные каналы
на нужную шину и настроить уровень сигналов, направленных с шин 1-8 на стерео-
шину (см. стр. 71 и 85).
Кнопки ROUTING [1] - [8]
Кнопка ROUTING [STEREO]
Кнопка ROUTING [DIRECT]
Данные кнопки выбирают нужную шину для отправки сигналов с выбранных вход-
ных каналов. При этом загорается индикатор кнопки текущей шины.
Кнопка [DISPLAY] EQUALIZER
Отображает страницу установки эквалайзера для выбранного канала (см. стр. 67 и
68).
Кнопка [HIGH] EQUALIZER
Кнопка [HIGH-MID] EQUALIZER
Кнопка [LOW-MID] EQUALIZER
Кнопка [LOW] EQUALIZER
Выбирают полосу эквалайзера (вЧ, верхний диапазон СЧ, нижний диапазон СЧ, НЧ).
При этом загорается индикатор текущей полосы.
Регулятор EQUALIZER [Q]
Настраивает частоту Q для текущей полосы.
.
Регулятор EQUALIZER [FREQUENCY]
Настраивает частоту для текущей полосы.
/
Регулятор EQUALIZER [GAIN]
Настраивает усиление для текущей полосы.
0
Кнопка [GRAB]
Включает регулятор-джойстик для настройки панорамы окружающего звука теку-
щего входного канала. Данная кнопка может использоваться, только когда доступны
настройки панорамы окружающего звука.
1
Джойстик
Используется для установки панорамы окружающего звука (см. стр. 131).
