Приложение: Дополнительное оборудование
304
Приложение: Дополнительное оборудование
Мостовой измеритель пиков MB1000
Установка

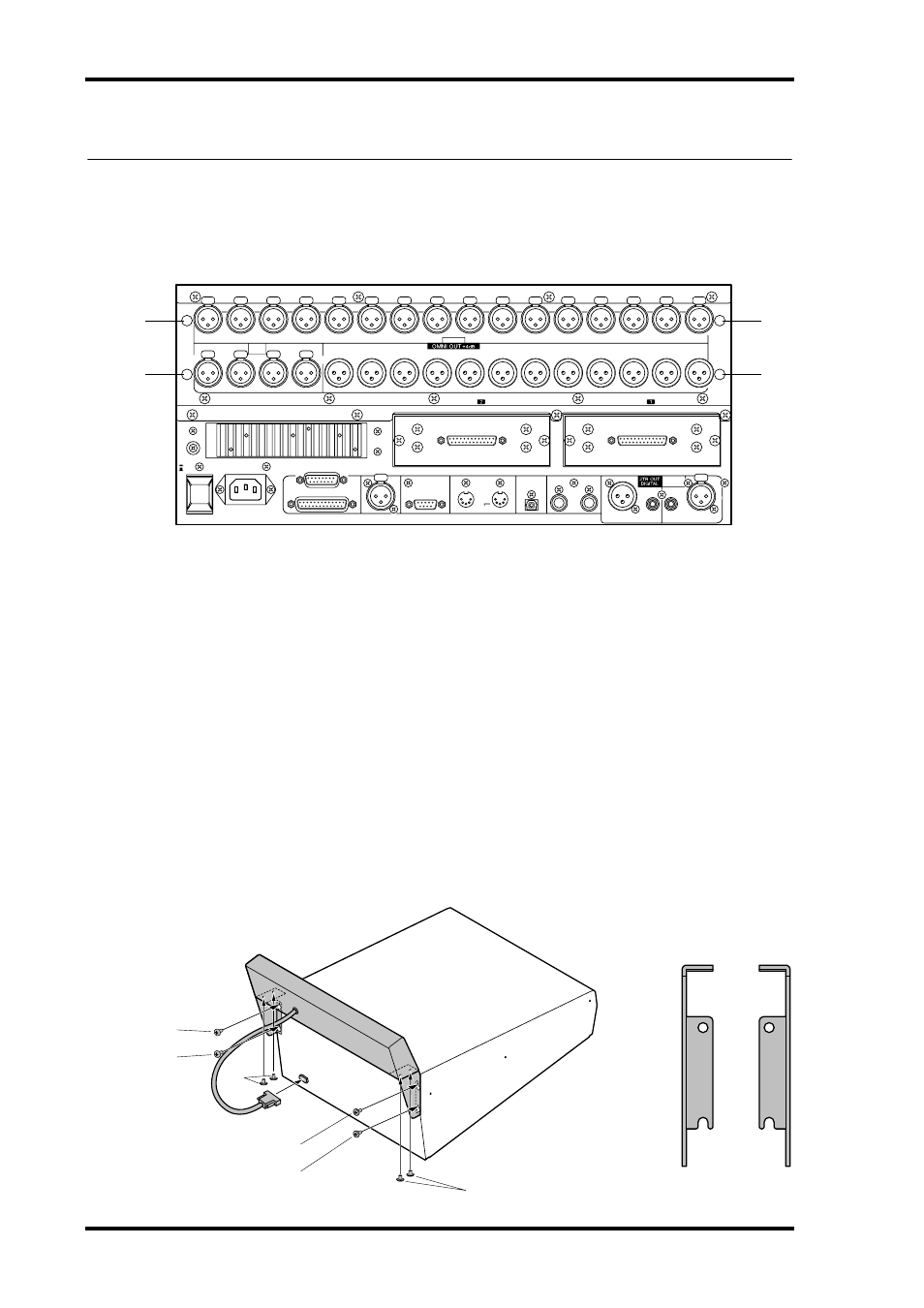

1. Закрепите кронштейн на мостовом измерителе.
Выровняйте отверстия на нижней части мостового измерителя с отверстиями на
верхней части кронштейна (так, как показано на рис. ниже), а затем используйте
четыре 8-мм винта (
), входящих в комплект MB1000, для крепления кронштейна к
мостовому измерителю.
2. Установите мостовой измеритель на DM1000, выполнив следующие шаги:
А) Вставьте два из четырех 12-мм винтов (
-2), входящих в комплект MB1000, в
нижние отверстия (
-2), а затем вкрутите их пальцами. Оставьте винты выступаю-
щими на 4 мм.
Б) Выровняйте эти винты с пазами на уголках, входящих в комплект измерителя, а
затем выровняйте отверстия на верхней части уголков измерителя с отверстиями на
верхней части DM1000 (
-1).
В) Вставьте оставшиеся два 12-мм винта (
-1) в верхние отверстия (-1), а затем
надежно вкрутите их.
Г) Затяните винты (
-2), которые Вы вкрутили на шаге А, чтобы надежно закре-
пить мостовой измеритель на DM1000.
3. Подсоедините кабель мостового измерителя к порту METER на
DM1000.
Верхний
Нижний
Уголки измерителя
