Соединение прямых выходов (Direct Out)
Соединение прямых выходов (Direct Out)
Сигналы входных каналов 1-48 могут быть напрямую подсоединены к любым
выходам и слотам, а также к выходам шины 1-8 и стереовыходу. Такое соединение
необходимо при записи сигнала с каждого входного канала на отдельную дорожу
подсоединенного редактора.

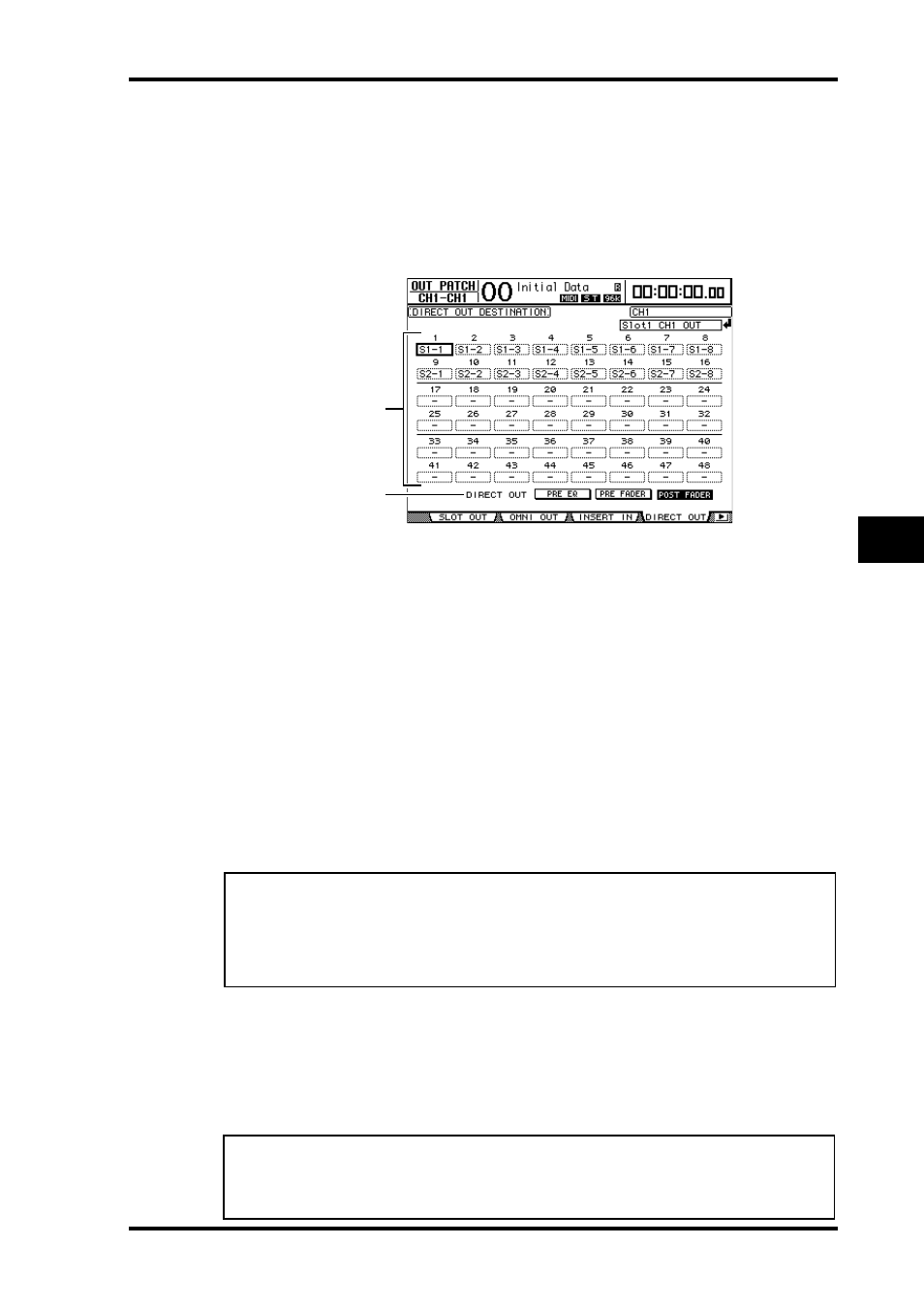

1 В меню Display Access с помощью кнопки [OUTput patch] выберите страницу
OUT Patch | Direct Out.
Параметры, представленные на этой странице, указаны ниже.
1-48
Эти поля показывают направление сигналов Direct Out (выходов и слот-каналов)
для входных каналов 1-48.
DIRECT OUT
Определяет источника сигнала Direct out из следующих трех опций:
PRE EQ: Непосредственно перед эквалайзером входного канала
PRE FADER: Непосредственно перед фейдером входного канала
POST FADER: Непосредственно после фейдера входного канала
2 Для выбора адреса назначения подведите курсор к параметру соединения
(1-48), который необходимо изменить, и найдите нужное значение с помо-
щью ручки установки параметров или кнопок [INC]/[DEC].
При необходимости укажите источник сигнала, используя параметр Direct OUT.
3 Для подтверждения изменений нажмите [ENTER].
4 Нажмите кнопку [SEL] или поверните фейдер входного канала (Input
Channel), который подключен к прямым выходам (Direct out) в ходе шагов
2 и 3.
5 В меню SELECTED CHANNEL ROUTING нажмите кнопку [DIRECT].
Установка Direct Out теперь действительна, и сигналы будут направляться к под-
ключенным выходам и слот-каналам.
Примечание: Настройки Output Patching выключатся, если Вы выбрали адрес на-
значения, который уже используется установками Output Patching, и включили
кнопку [DIRECT] в меню Routing. Для восстановления настроек Output Patching
выберите другой адрес назначения DIRECT OUT или выключите кнопку [DIRECT]
в меню Routing.
Примечание: В меню SELECTED CHANNEL ROUTING последовательно нажи-
майте кнопку [DIRECT] до тех пор, пока не появится маршрутная страница
(Routing Page). На этой странице Вы можете одновременно направлять сигнал с
нескольких входных каналов на прямые выходы.
