Входные и выходные соединения
9 Входные и выходные соединения
Входное соединение
Входной коннектор 1
Входной коннектор 2
Входной коннектор 3
Входной коннектор 4
Входной коннектор 5
Входной коннектор 6
Входной коннектор 7
Входной коннектор 8
Входной канал 1
Входной канал 2
Входной канал 3
Входной канал 4
Входной канал 5
Входной канал 6
Входной канал 7
Входной канал 8
Эта глава описывает процедуру направления сигналов DM1000 к его входам, вы-
ходам и каналам слотов.
Входные соединения
Сигналы, поступающие на коннекторы INPUT 1-16, 2TR IN DIGITAL 1-2, а так-
же на платы, вставляемые в слоты ввода-вывода, передаются на входные каналы.

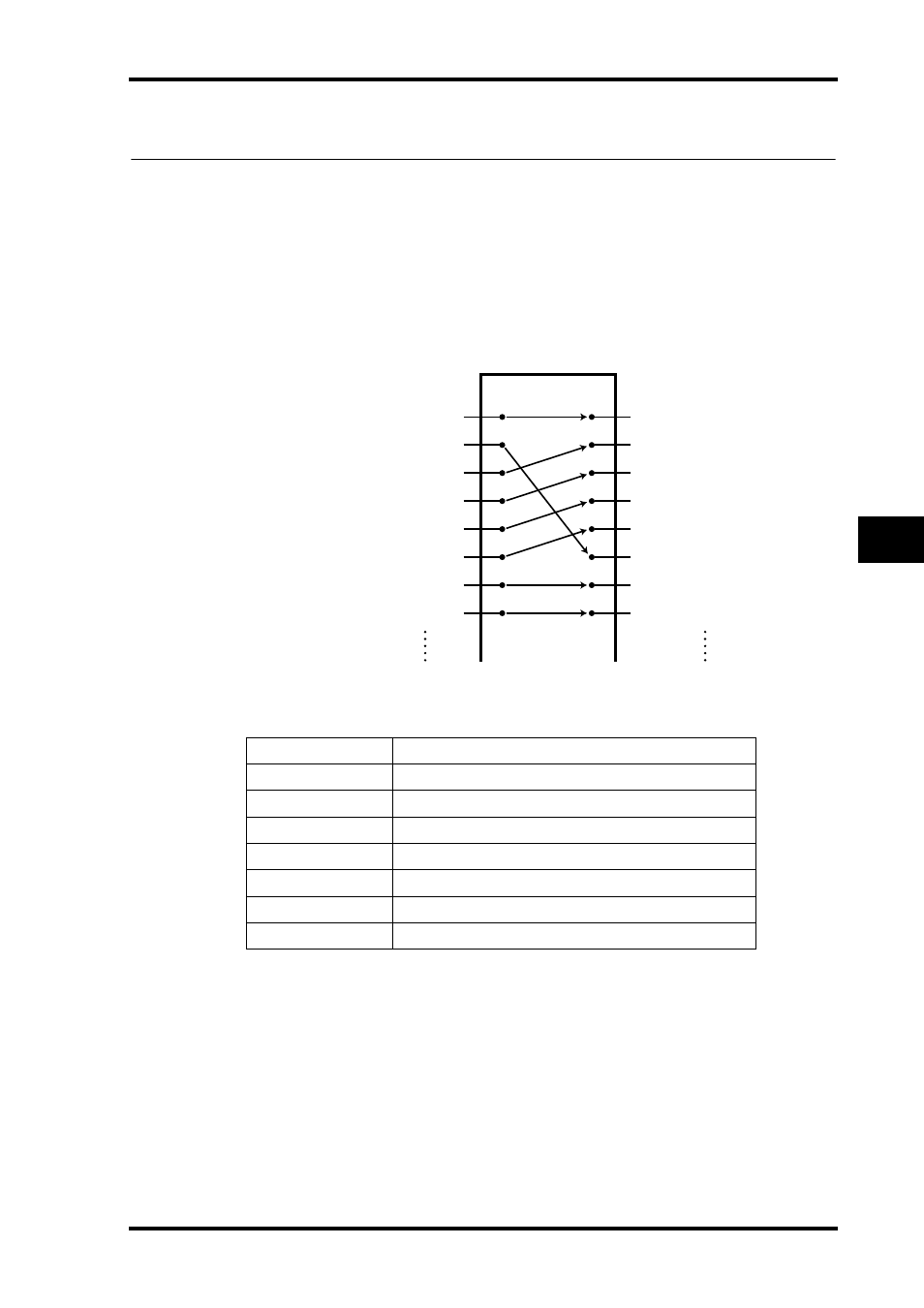

Пример соединения (патча):
Входные каналы по умолчанию соединены следующим образом:
Входные каналы
Входные коннекторы и каналы слотов
1-16
Входные каналы 1-16
17-24
Каналы 1-8 слота 1
25-32
Каналы 1-8 слота 2
33-40
Выходы 1-2 процессора внутренних эффектов 1-4
41/42
2TR Digital IN 1 (L/R)
43/44
2TR Digital IN 2 (L/R)
45/48
Коннекторы OMNI IN 1-4
При необходимости Вы можете изменять эти соединения. Для смены входных
соединений необходимо использовать кодеры (кодеры) на верхней панели или
устанавливать параметры на дисплее.
