Подключение к микшеру
В дополнение к основным разъемам �U�PU� �/� есть несколько дополнительных аудиовыходов. Также
к инструменту можно подключить профессиональные ���-коннекторы для разъёмов �U�PU� �/�. Этот
тип коннектора используется в профессиональном студийном оборудовании.

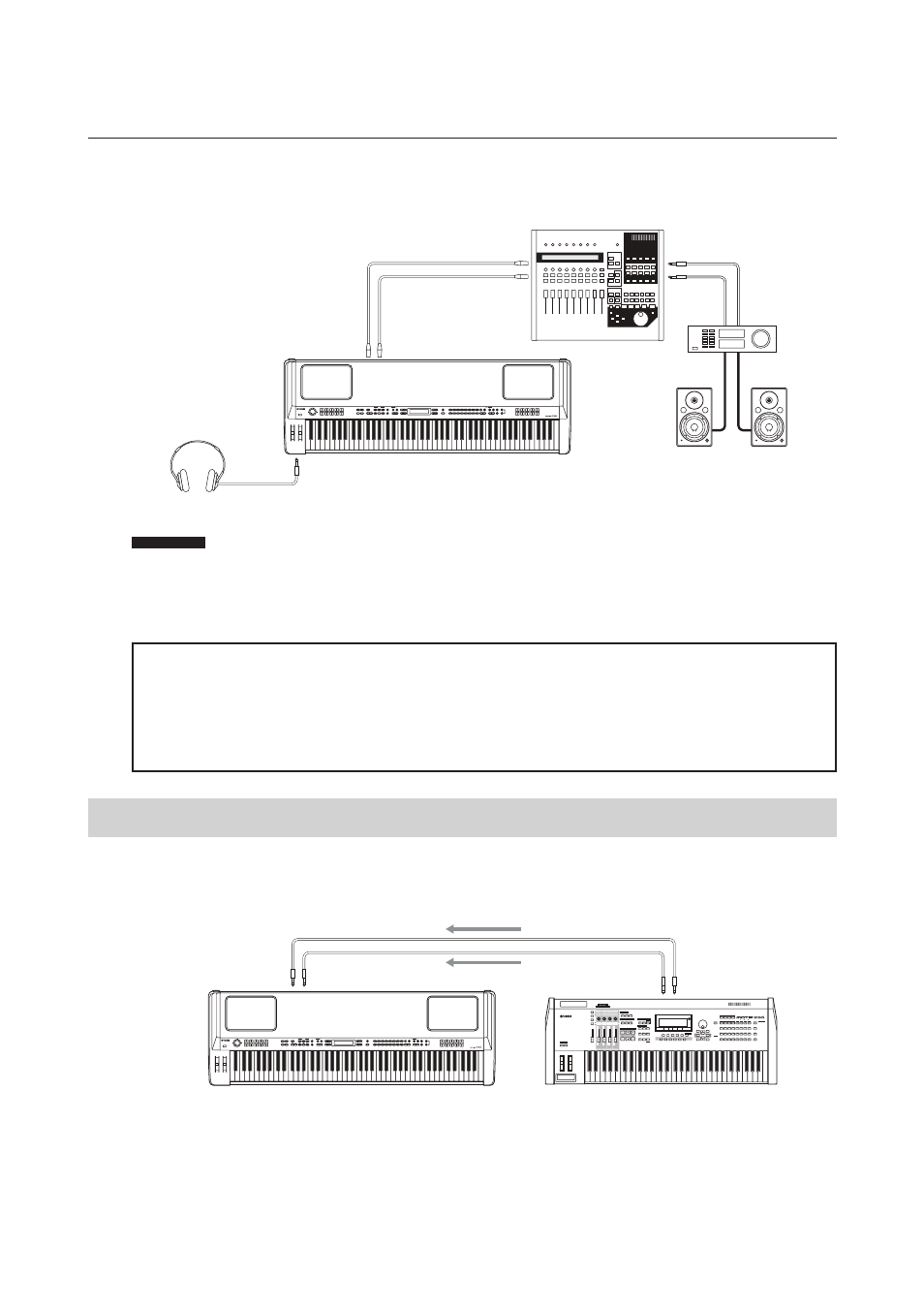

OUTPUT L
OUTPUT R
CP300
внешние
левая
колонка
внешние
правая
колонки
Наушники
разъём OUTPUT L разъём OUTPUT R
разъём
PHONES
микшер
усилитель
MUSIC PRODUCTION SYNTHESIZER
CP300
внешний MIDI синтезатор/тональный генератор
разъём OUTPUT L/MONO разъём OUTPUT R
разъём INPUT L/MONO разъём INPUT R
ПРИМЕЧАНИЕ
подключение стереонаушников не влияет на выход аудиосигнала из разъёмов �U�PU� �/�,
�U�PU� �/M�N�, �. можно отрегулировать громкость внешнего аудиооборудования,
встроенных колонок или наушников с помощью колеса [MAS��� ���UM�].
Звук в стереонаушниках идентичен звуку, выходящего из разъёмов �U�PU� �/� и �U�PU�
�/M�N�, �.
О разъёмах ���P�� L/�.
Эти ���-коннекторы передают симметричный сигнал на выход и предназначаются для использования
в студийных условиях. Однако если соответствующие схемы подключены правильно, ���-коннек-
торы также без проблем могут передавать асимметричный сигнал. Для микрофонного кабеля часто
используется такой коннектор, а также входные и выходные разъёмы большинства профессионального
аудиооборудования.
Подключение к внешнему оборудованию
В комплекте с инструментом идёт набор разъёмов �NPU�. В эти разъёмы можно подключить стереовы-
ходы другого инструмента, с помощью чего можно слышать звук игры на другом инструменте через ко-
лонки сР���. Подключите стереовыходы другого инструмента в разъёмы �NPU� �/M�N� и � на задней
панели.
OUTPUT L
OUTPUT R
CP300
внешние
левая
колонка
внешние
правая
колонки
Наушники
разъём OUTPUT L разъём OUTPUT R
разъём
PHONES
микшер
усилитель
MUSIC PRODUCTION SYNTHESIZER
CP300
внешний MIDI синтезатор/тональный генератор
разъём OUTPUT L/MONO разъём OUTPUT R
разъём INPUT L/MONO разъём INPUT R
Звук инструмента, подсоединённого через разъём �NPU� не может регулироваться на сР���. Все уровне-
вые настройки делаются на самом инструменте.
