3
Принцип действия и область применения

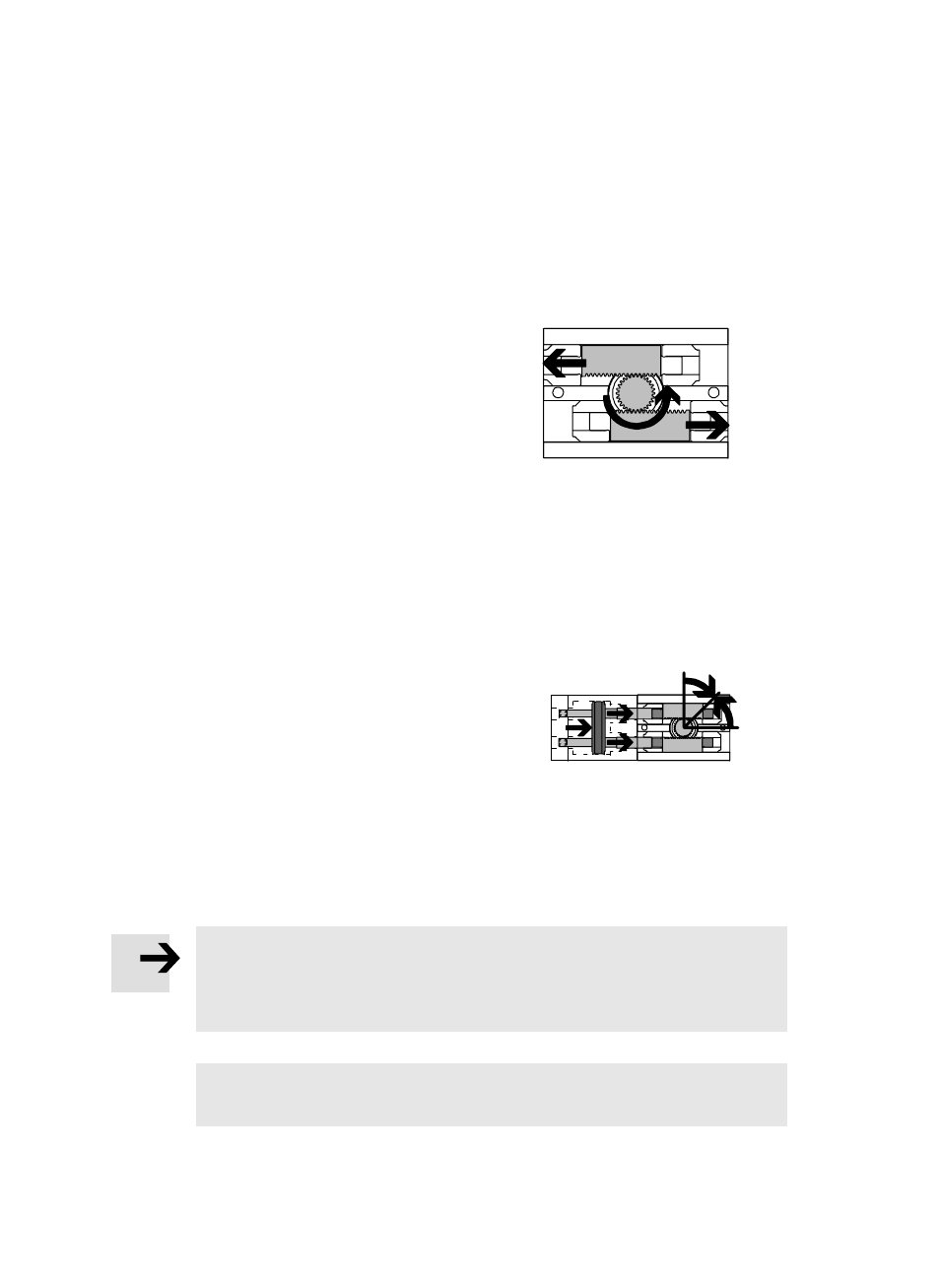

Неполноповоротный привод DRQD-... является
двухпоршневым приводом двухстороннего дейст-
вия. Благодаря попеременной подаче давления
в подводы сжатого воздуха два параллельно
расположенных поршня осуществляют возвратно-
поступательное движение в противоположном
друг другу направлении. С помощью зубчатой
передачи рейка-шестерня, линейное пере-
мещение поршня преобразуется во вращательное
движение выходного вала.
Демпфирование в конечных положениях осущест-
вляется следующим образом:
– DRQD-...-
PPVJ
пневматически;
– DRQD-...-
P1J
с помощью эластичных демпферов;
– DRQD-...-
YSRJ
с помощью гидравлических амортизаторов.
Неполноповоротный привод с модулем среднего
положения DRQD-...-
Z1 позволяет позициониро-
вать выходной вал в среднем положении.
Неполноповоротный привод DRQD-... предназ-
начен для движения или поворота полезной
нагрузки при осуществлении определенного
углового перемещения ( 360
°).
4
Условия эксплуатации
Указание
Некорректная эксплуатация может привести к неисправностям.
S Соблюдайте условия, указанные в данном разделе. Только в этом случае обеспечи-
вается правильная и надежная работа изделия.
Определение
Перемещаемая масса = полезная нагрузка (+ масса монтажных элементов)
Рис. 5
0°
45°
90°
Рис. 6
(180°)
(90°)
