DRQD-...
Festo DRQD-... 0907e 中文
56

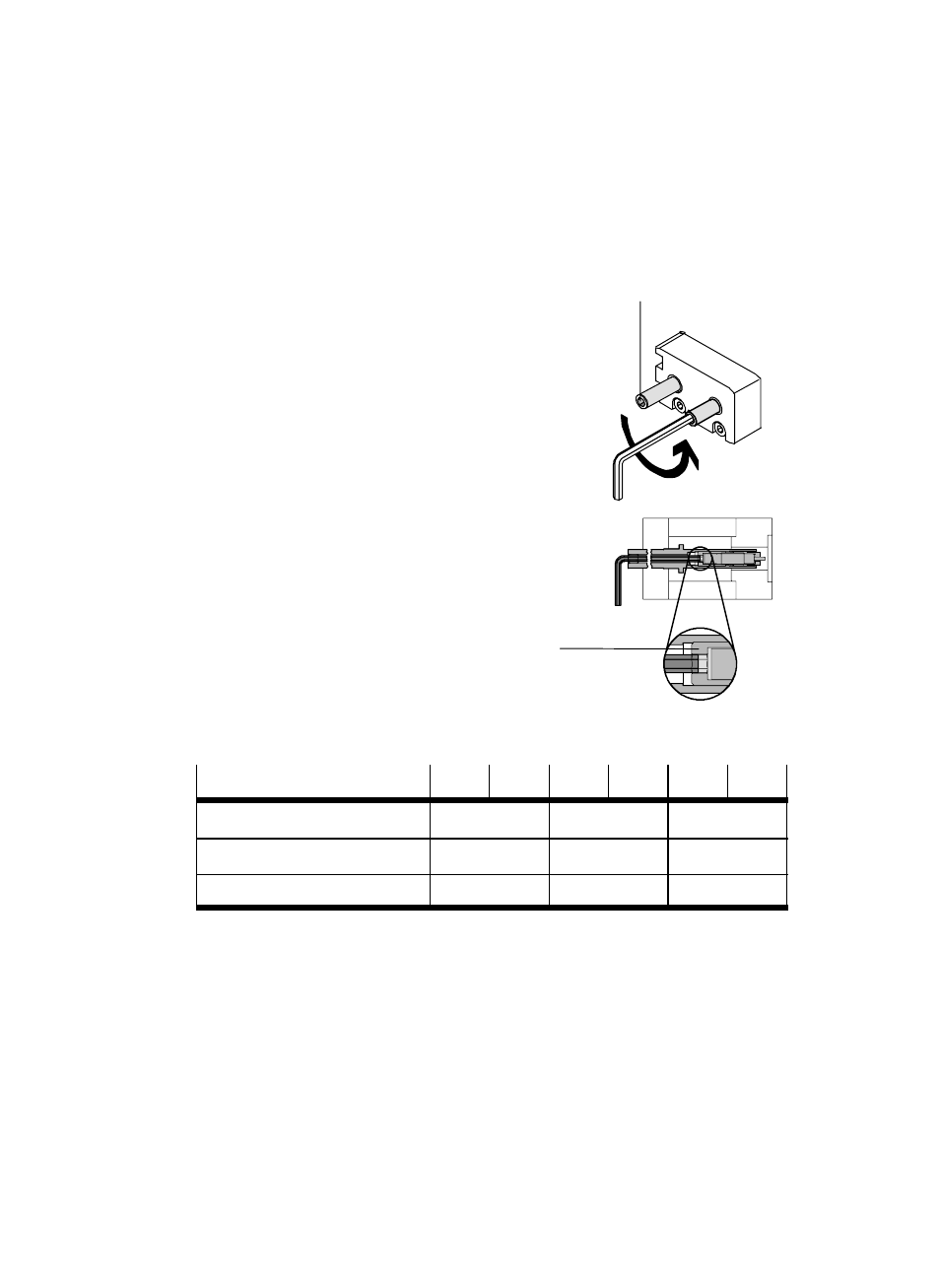

通过中位模块对 DRQD-...-Z1 进行终端位置调整
1.
用手将伸出的活塞杆 aE 完全压进中位
模块。
2.
将内六角扳手的长端插入中空的活塞杆
aE。
3.
将隐蔽在活塞杆 aE 内的两个螺丝 aF
沿反时针方向拧到底(供货状态)。
4.
将用于转角设定的相应螺丝 aF 沿顺时
针方向拧,直至输出轴位于所希望的中
间位置为止。
拧时必须遵守以下扭矩:
DRQD-...
16
20
25
32
40
50
最小扭矩
[Nm]
0.32
0.45
0.45
最大扭矩
[Nm]
5
8
8
内六角扳手宽度
3
4
5
图 32
图 31
aE
aF
