DRQD-...
Festo DRQD-... 0907e 中文
60

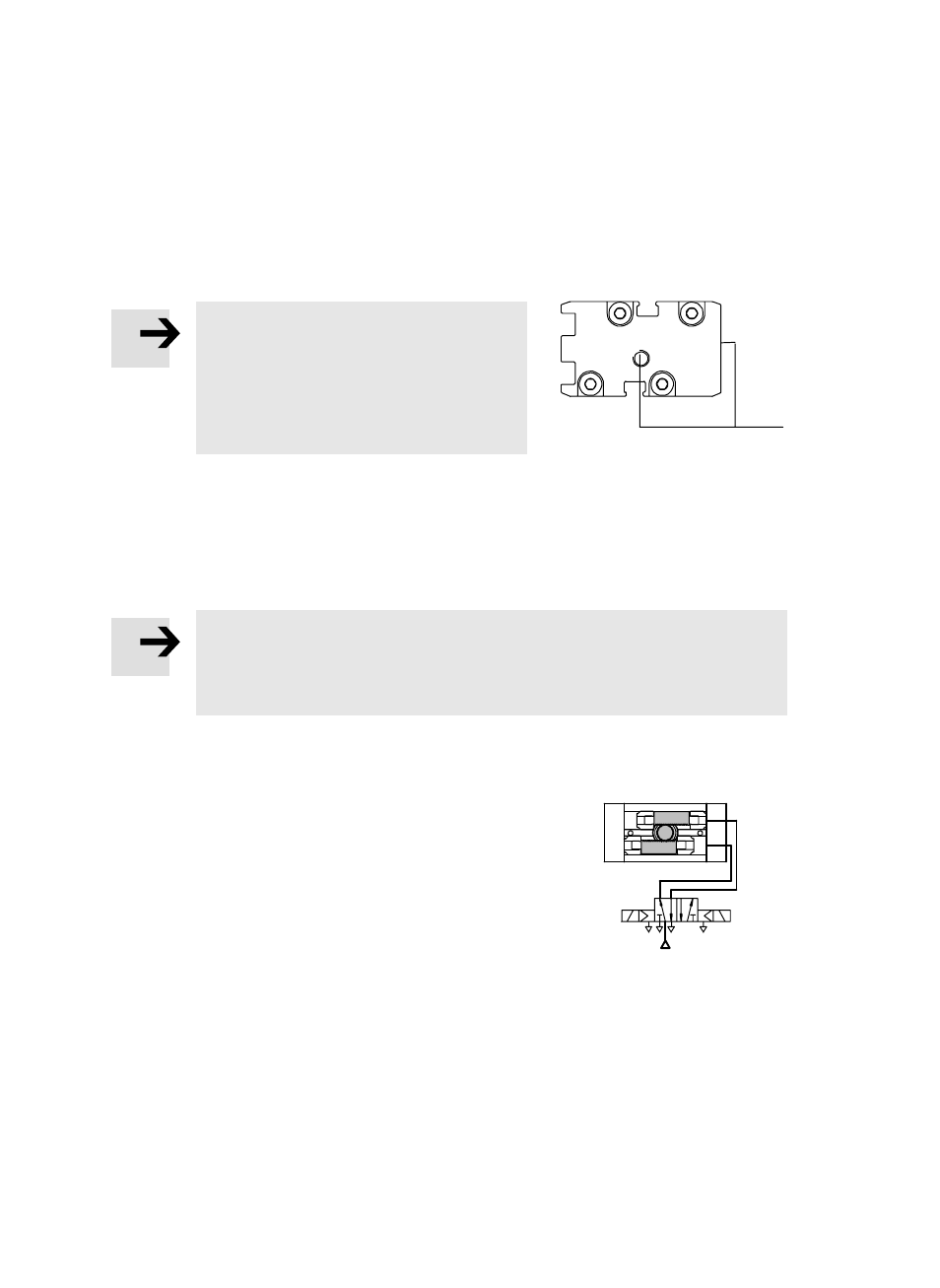

使用中位模块 DRQD-...-Z1时：
注意
S 请使用单向节流阀 GRLZ（进气节流）。
它就直接螺接在气接口 aH 上。
这样就可避免中位模块的双活塞上过大
的动态力。
S 为气接口 aH 处接上气源。
系统安装
摆动驱动器的两个气接口同时加压时：
注意
在移动负载采用偏心安装位置或液压缓冲器处在复位的过程时，驱动器会自
行动作。
S 鉴于此，请确保摆动驱动器的输出轴是可以自由运动的。
气动方式控制 DRQD：
S 请使用 5/2 方向控制阀。
图 41
aH
图 42
