DRQD-...
Festo DRQD-... 0907e Русский
17
Возможны следующие установки:
Действие
Реакция

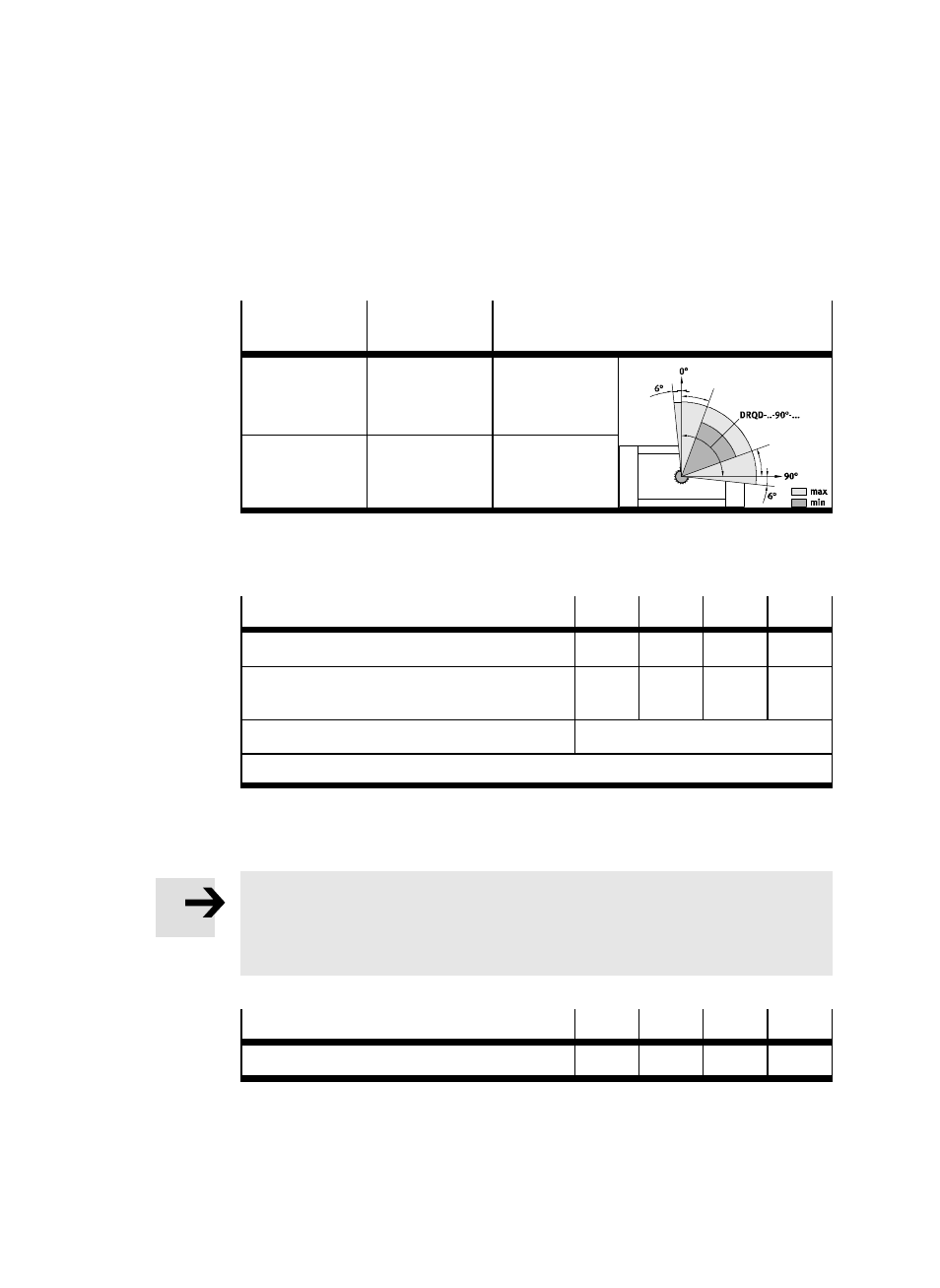

Диапазон настройки по отношению к заводской
базовой настройке (пример: DRQD-...-90)
Поворот по часо-
вой стрелке
Уменьшение угла
поворота
(см. следующую
таблицу)
Поворот против
часовой стрелки
Увеличение угла
поворота
+ 6°
Рис. 22
Один поворот приблизительно соответствует следующему изменению угла поворота.
DRQD-...
16
20
25
32
Изменение угла при одном повороте
[°]
8,2
6,8
5,5
6,6
Максимальное уменьшение угла
поворота á на сторону
1)
[°]
–270
–320
–280
–210
Максимальное увеличение угла поворота
[°]
+6
1) Рекомендация: симметричная установка угла поворота
Рис. 23
6.
Повторить действия для настройки второго конечного положения.
Указание
Незафиксированные резьбовые втулки могут привести к поломке DRQD.
7. Убедиться, что контргайки 8 обеих резьбовых втулок демпфирующих элементов
снова
затягиваются с указанным моментом затяжки ( Î следующая таблица).
DRQD-...
16
20
25
32
Момент затяжки 8
[Нм]
5
8
20
35
Рис. 24
